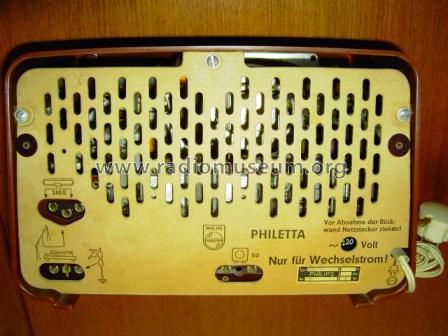

Philetta B2D93 allgemein
Country:
Germany
Manufacturer/Brand:
Philips Radios - Deutschland
Year: 1959 / 1960
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 7054
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 460 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Power type and voltage
Line (AC, UC or DC not known) / 110-220 VoltLine set - it was not known if AC, DC or AC/DC.
Appareil de secteur. Le type de courant n`était pas connu.
Netzstrom-Gerät
Das Gerät bezieht seine Spannungen direkt aus dem Lichtnetz, doch war nicht bekannt, ob es ein Allstrom-, Gleichstrom- oder Wechselstromgerät ist.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).
www.radiomuseum.org
Model: Philetta B2D93 allgemein
Material
Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape
Tablemodel, Mantle/Midget/Compact but not a Portable (Mains only).
Dimensions (WHD)
285 x 185 x 165 mm / 11.2 x 7.3 x 6.5 inch
Valves / Tubes
5:
ECC85
(more
for members)
Notes
Achtung!
Es gibt zwei Wechselstromvarianten B2D93A: elfenbein und gold farben lackiertes Bakelit. Nicht in braun!
Die Allstromausführung B2D93U gibt es nur in braunem Bakelitgehäuse.
Net weight
3.3 kg / 116.4 oz
Price in first year of sale
182
DM
Collectors prices
3 Collector prices (for members)
External source of data
Ernst Erb, HB9RXQ
Further information on
Philetta B2D93 allgemein (Philips Radios - Deutschland)
Hallo, ersteinmal.
Ich habe ein kleines Problem mit der Reperatur meiner Philetta.
Ich bin noch etwas neu in der Materie und hoffe deshalb das ihr mir eventuell ein paar Tipps zur Fehlersuche geben könntet.
Ich habe mal versucht den Fehler so genau wie Möglich zu beschreiben.
Wenn ich sie einschalte fängt sie ohne Probleme an zu spielen, meistends eine halbe bis Minute später knackt der Lautsprecher ein paar mal und anschließend tut sich nichts mehr, nach einiger Zeit meistends zwischen 5 und 10 Min. spielt sie wieder, der Fehler kann auch mehrmals nacheinander auftreten.
Der Fehler liegt, denke ich, im NF Kreis.
Die Anodenspannung der EABC 80 ist in Ordnung.
Die Kathodenspannung der EL95 steigt im Fehlerfall von ca. 6.5V auf ca. 11V an.
Die Anodenspannung der EL95 fällt im Fehlerfall erstschlagartig von 248V auf 180V und sinkt ab dann nur noch langsam.
Die Spannung an C2 beträgt 216V und fällt im Fehlerfall schlagartig auf 160V ab und sinkt ab dann nur noch langsam.
Die Glättungskondensatoren C1 und C2 wurden ausgetauscht und durch neue ersetzt.
C85 100µF an der Anode von EL95 habe ich Überprüft und meine das er in Ordnung seien müsste, habe aber leider zur zeit keinen passenden Ersatztyp da um ihn kurzfristig zu ersetzen.
So viel zu der Fehlerbeschreibung.
Vielen Dank schonmal im vorraus.
mit freundlichen Grüßen Hauke Büttner
More...
Fehlerbeschreibung: AM-Empfang (LMK) nur starke Sender verbrummt und verzerrt, schwache Sender kein Empfang; UKW kein Empfang. TA-Eingang saubere Wiedergabe.
Verdächtige Kondensatoren wurden schon gewechselt und scheiden als Ursache aus. Die Brummspannung der Anodenspannung ist im Tolleranzbereich und fällt als Ursache ebenfalls aus.
Ursache: Die EABC80 hat im warmen Zustand einen Isolationsfehler von Heizung zur Kathode einer Diodenstrecke.
Nach wechseln der EABC80 AM-Empfang sauber aber UKW geht noch nicht. Betriebsspannungen um die ECC85 sind vorhanden. Die ECC85 durchgemessen - zweites Triodensystem (Misch- und Osszilatorschaltung) hatte nur noch 50% erstes Triodensysten (Vorstufe)95% - nach wechseln der ECC85 war der Empfang auf UKW wieder vorhanden.
Mario Tieke
