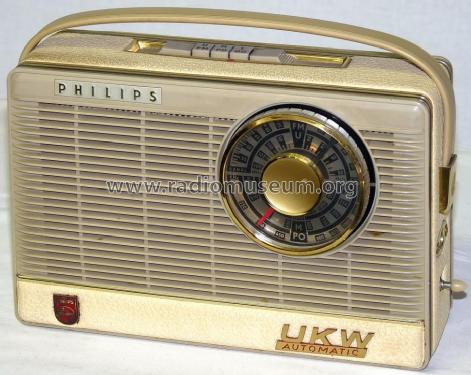

Tivoli L3A31T /00L /00E

Philips - Österreich

  • Year
  • 1963/1964
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 10132

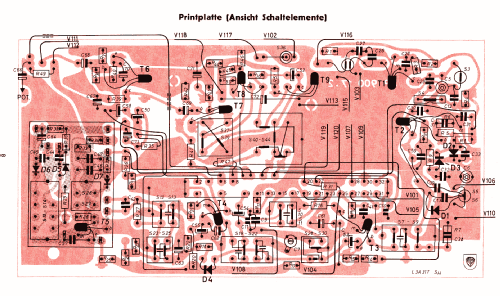

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 9
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     8 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and FM or UHF.
  • Power type and voltage
  • Dry Batteries / 6 x 1,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
  • Material
  • Leather / canvas / plastic - over other material
  • from Radiomuseum.org
  • Model: Tivoli L3A31T [/00L /00E] - Philips - Österreich
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 210 x 140 x 70 mm / 8.3 x 5.5 x 2.8 inch
  • Notes
  • 2 Ausführungen: /00L = rot/grau; /00E = gelb/grau
    Parallelgerät zum Horny WL313T/00.
  • Net weight (2.2 lb = 1 kg)
  • 1.2 kg / 2 lb 10.3 oz (2.643 lb)
  • Price in first year of sale
  • 1,285.00 öS
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.

 Collections | Museums | Literature

Collections

The model Tivoli is part of the collections of the following members.

 Forum

Forum contributions about this model: Philips - Österreich: Tivoli L3A31T

Threads: 1 | Posts: 1

Das Gerät sagt es deutlich: Die letzte Neuheit ist eingebaut: UKW.

Leider funktioniert UKW gar nicht, knappe 55 Jahre, nachdem das Radio auf den Markt gekommen ist.

Nach einer Weile kann ich wenigstens LW und MW ganz, ganz schwach aufnehmen.

Der Reihe nach fliegen jetzt die kleinen Elektrolyten C69 und C68 raus, zum Schluss noch C62 – und jetzt läuft die Langwelle und die Mittelwelle wieder sauber.

Was aber fehlt UKW? – Ich vermute Zinnfasern im AF115. Das Beklopfen bringt nichts, ausser ein leichtes Knacken. Also muss die Masse ab. Das Zahnarztbesteck tut seine Arbeit an Transistor 2, die Masse hängt frei: UKW läuft sofort an.

Zinnfasern: der reine Wahnsinn. Von 'läuft nicht' zu 'läuft exzellent' – in einem winzigen Schritt…

Bruce Cohen, 30.Apr.22
