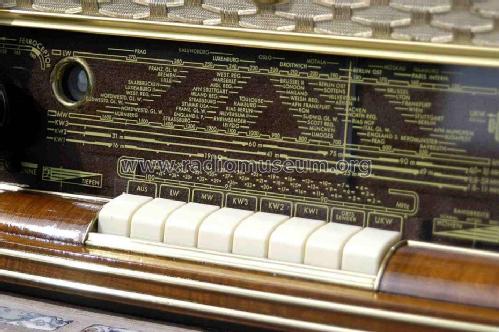

Uranus 54 BD733A

Philips Radios - Deutschland

  • Year
  • 1953/1954
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 7081
    • Brand: Deutsche Philips-Ges.

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 13
  • Main principle
  • Superhet with RF-stage; ZF/IF 452/10700 kHz; 3 AF stage(s)
  • Tuned circuits
  • 11 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 220; 245 Volt
  • Loudspeaker
  • 2 Loudspeakers / Ø 21 cm = 8.3 inch
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Uranus 54 BD733A - Philips Radios - Deutschland
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 670 x 410 x 280 mm / 26.4 x 16.1 x 11 inch
  • Notes
  • Ortssendertaste, Bandbreite schaltbar "schmal" "mittel" "breit", Ausgangsleistung 12 Watt , Dreimal Kurzwelle, insgesamt 90 - 16m / 3.1 - 18 MHz , HF-Vorstufe nur wirksam für die Ferritantenne, also nur auf MW & LW , drei einzeln umschaltbare NF-Eingänge für Plattenspieler, Tonbandgerät und Fernsehgerät, seitlich geschirmte, von vorn aus drehbare Ferritantenne ('Ferroceptor')
    Gegentakt-Endstufe, ohne Phasenumkehrstufe.

    Siehe auch das holländische Philips Modell BX732A.

  • Net weight (2.2 lb = 1 kg)
  • 18 kg / 39 lb 10.4 oz (39.648 lb)
  • Price in first year of sale
  • 588.00 DM
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Philips Radios -: Uranus 54 BD733A

Threads: 6 | Posts: 17

Hat jemand eine Skalenscheibe für das Gerät?
Ich habe eine sehr gute Substanz, aber ohne Skala macht es wenig Sinn, das Projekt anzugehen.

MfG, H. Litjes

Hartmut Litjes, 11.Dec.13

Weitere Posts (2) zu diesem Thema.

Wer kann helfen?

Beim Durchdrehen des Drehkos im UKW-Bereich kracht es gewaltig zwischen den empfangenen Sendern. Außerdem tauchen die Sender nur in einem schmalen Bereich auf, d.h. der Sender ist auf der Skala kurz da und nach einem kleinen Weiterdrehen sofort weg. Wo liegt hier der Fehler?



MFG

PBr

Peter Breu, 05.Jun.12

Weitere Posts (2) zu diesem Thema.

Dear Burkhard,

Unfortunately I can not replay in your forum post..( the REPLAY link is deleted).
I have the "Uranus 54" model and attached to the bottom panel is the original Prinzipschaltbild, with the abgleich reihenfolge and the schematics of the radio.
The schematics is named BD 733 A- 01.
If you want I will be pleased to scan it and upload trhe document for you.
Respectfully,
Bruno Gandolfo.

Bruno Gandolfo-Canepa, 29.Jan.07

Weitere Posts (5) zu diesem Thema.

Ausführliche Unterlagen unter BD 733/02 hinterlegt.
mfG
Franz Born

Franz Born †, 28.Jan.07

Weitere Posts (1) zu diesem Thema.

Leider ist der Schaltplan unvollständig - ohne Netzteil.
Hat jemand einen vollständigen Plan, also die Original-Papiere von Philips und lädt diese hoch ?
Vielleicht auch gleich eine Abgleichvorschrift ?
Wäre schön - und gibt ja auch einen schönen UACS- Bonus...

Burkhard Hasselmeier, 26.Jan.07

Weitere Posts (4) zu diesem Thema.

UKW Unempfindlichkeit!

Ich stelle folgendes Problem fest: Der Empfang auf UKW ist fast gegen null, nur noch die stärksten Sender kann man leise empfangen. Auswechseln der Röhren bringt keine Veränderung.

Wer weiß woran es liegt?

Vielen Dank für die Mithilfe!

Klaus Müller

Klaus Müller, 14.Mar.04

Weitere Posts (3) zu diesem Thema.
