Netzanschlussgerät 7532

• Country
• Germany

• Manufacturer / Brand
• Phywe, Physikalische Werkstätten A.G.; Göttingen

• Year
• 1962 ?

• Category
• Teaching aids-material

• Radiomuseum.org ID
• 124437

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220-230 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Netzanschlussgerät 7532 - Phywe, Physikalische

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 200 x 200 x 240 mm / 7.9 x 7.9 x 9.4 inch

• Notes

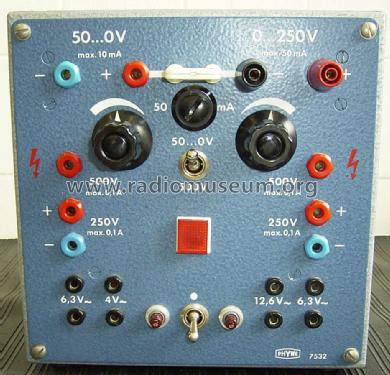

• Ausgangs-Spannungen:
  0-50 V-, 10 mA; 0-250 V-, 50 mA; 2× 250 V, 100 mA; 2× 500 V-, 100 mA; 4 V~; 2× 6,3 V~; 12,6 V~

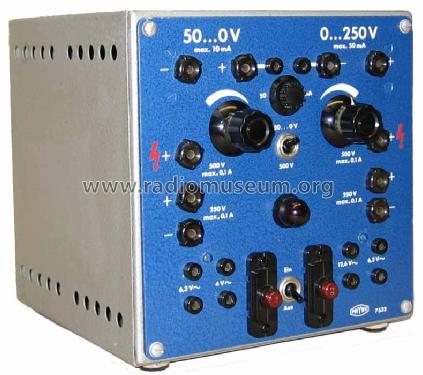

  Wurde über einen längeren Zeitraum unter derselben Typen-Nummer gefertigt. Unterschiede in den verwendeten Ausgangsbuchsen, Sicherungsautomaten, Kontrollleuchte. Anfangs ohne Tragegriff.

• Net weight (2.2 lb = 1 kg)
• 7 kg / 15 lb 6.7 oz (15.419 lb)

• Price in first year of sale
• 350.00 DM

• Author
• Model page created by Bernd P. Kieck. See "Data change" for further contributors.
