Universum Senator CTR 2312M (781.250 6)

• Country
• Germany

• Manufacturer / Brand
• QUELLE GmbH (Universum); Fürth und Nürnberg

• Year
• 1981

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 138111

• Picture

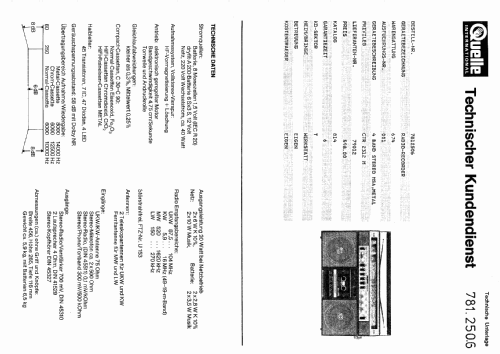

• Schematics

Previous Next

Previous Next

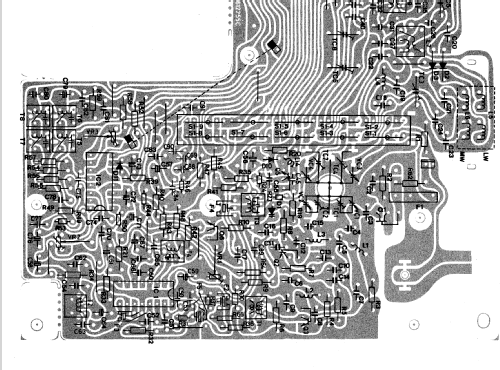

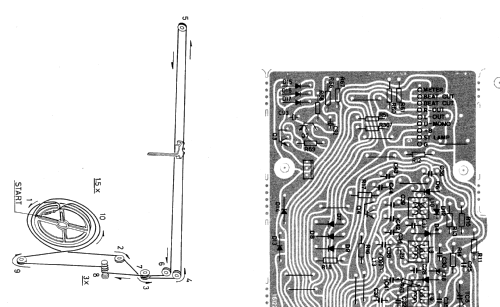

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 40

• Semiconductors
• 2SK49 2SC535 2SC2410 2SC1740 2SC2873 2SC2060 2SC1741 2SC1651 2SD882 2SA933 HA12413 BA1320 NE646 BA336 NJM2930 BA536

• Main principle
• Superheterodyne (common)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Cassette-Recorder or -Player

• Power type and voltage
• Line / Storage batteries (perhaps also batteries) / 220 / 8 x 1,5 / 12V Bleigel Volt

• Loudspeaker
• 4 Loudspeakers

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Universum Senator CTR 2312M - QUELLE GmbH Universum; Fürth

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 450 x 265 x 115 mm / 17.7 x 10.4 x 4.5 inch

• Notes

• Universum Senator CTR 2312M (Best. Nr. 781.250 6);

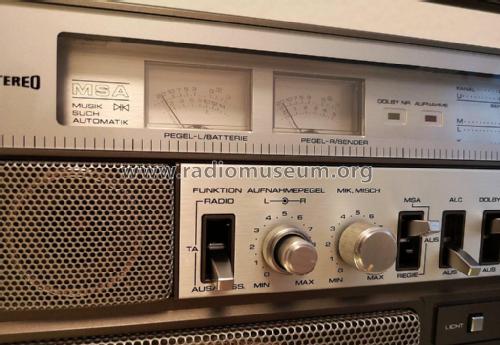

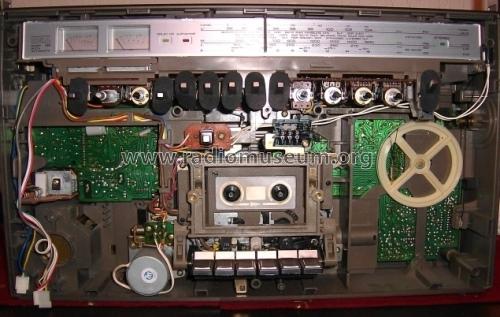

  Stereo, DIN KH & DIN ext. LS Buchsen, DIN Audio in/out, 2 Teleskop Antennen, 2 VU Anzeigen, Bandzählwerk, Dolby, FTZ Nummer, vorbereitet für 12 V Dryfit Akku.

  12 V Blei-Gel Akku, über Anschluss im Batteriefach, Ladung über Netztransformator und internem Laderegler (D882 und Z-Diode) siehe Schaltbild.

  Es können 2x 6 V oder 1x 12 V Blei-Gel nicht orginalen Typs verwendet werden, sofern diese in das Batteriefach passen.
  Anschluss über 4-Pol. Buchse mit 4-Pol. Stecker zwischen + und - im Batteriefach, Belegung siehe Schaltbild.

  Viskosegedämpftes Kassettenfach.

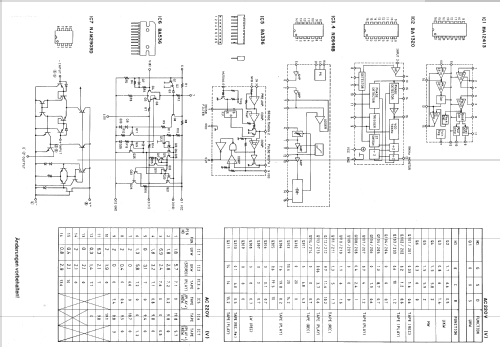

  7 IC, Halbleitertypen nur einmal aufgeführt

• Net weight (2.2 lb = 1 kg)
• 5.5 kg / 12 lb 1.8 oz (12.115 lb)

• Source of data
• -- Collector info (Sammler)

• Author
• Model page created by a member from A. See "Data change" for further contributors.
