• Year
  • 1972 ??
  • Category
  • Television- and Radio Receiver, perh. also + Rec. etc. (TV Radio)
  • Radiomuseum.org ID
  • 117842

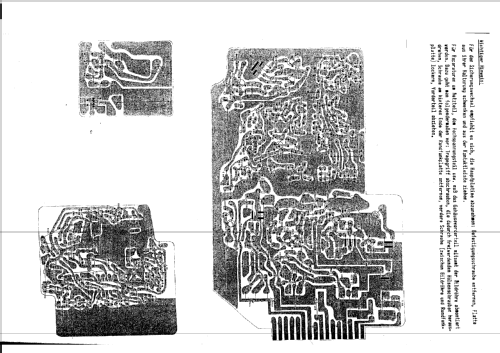

Click on the schematic thumbnail to request the schematic as a free document.

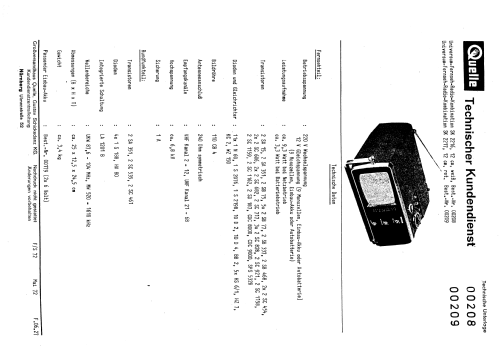

 Technical Specifications

  • Number of Tubes
  • 1
  • Number of Transistors
  • 31
  • Main principle
  • Superheterodyne (common)
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Line / Batteries (any type) / 220 / 12; 9 x 1,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6 cm = 2.4 inch
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Universum SK2216 - QUELLE GmbH Universum; Fürth
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 240 x 100 x 220 mm / 9.4 x 3.9 x 8.7 inch
  • Notes
  • VHF und UHF mit jeweils eigener, koaxialer Antennenbuchse sowie MW und UKW bis 104 MHz. Anschlüsse für Netz 220V~, Auto 12V= und Batteriefach für neun Monozellen. Gerät vermutlich in Japan hergestellt: Bildröhre von Matsushita, Elkos von Sanyo, Lautsprecher von Pioneer, Transistor für Zeilenablenkung von Hitachi.

    • VHF und UHF mit jeweils eigener, koaxialer Antennenbuchse
    • MW und UKW bis 104 MHz
    • Anschlüsse für Netz 220V~, Auto 12V=
    • Batteriefach für neun Monozellen

    Wahrscheinlich baugleich oder abgeleitet zu/von Crown 5TV-504



    Bemerkungen:

    • Bildröhre von Matsushita
    • Elkos von Sanyo
    • Lautsprecher von Pioneer
    • Transistor für Zeilenablenkung von Hitachi.
  • Net weight (2.2 lb = 1 kg)
  • 3.5 kg / 7 lb 11.3 oz (7.709 lb)
  • Source of data
  • - - Data from my own collection
  • Author
  • Model page created by Andreas Echtner. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Universum is part of the collections of the following members.

 Forum

Forum contributions about this model: QUELLE GmbH: Universum SK2216

Threads: 1 | Posts: 1

Hallo.

Die Bauweise ähnelt in einigen Details der des Universum FK100R, der von Crown hergestellt wurde.

Beispielsweise sieht der Tragebügel, soweit man das auf den Fotos erkennen kann, nahezu identisch aus. Die Verwendung von Steckmodulen und die Gestaltung des Frontrahmens, der u.A. die Bildröhre trägt, lassen den Schluss zu, daß auch dieses Gerät aus dem Hause Crown stammen könnte.



Gruß,

Daniel Burkei.

Daniel Burkei, 18.Jan.14

Weitere Posts (1) zu diesem Thema.
