Model: Detektor-Empfänger 5010

Antique radios, Old Time Radios

Detektor-Empfänger 5010

Country: Germany Manufacturer/Brand: Radio-Amato, Otto Lootze; Berlin
Year: 1924 / 1925 Type: Crystal set (or Diode-Radio)Cristal receiver. They operate without voltage supply - except for Steel-Carborundum devices.
Kristall-Detektor-Empfänger. Diese arbeiten ohne Spannungsquelle. Kommerz.Geräte führen auch Stahl-Karborundum-Det. mit Batterie. Fritter/Kohärer sind hier nicht geführt. Siehe weitere Ausführungen in «Radios von gestern» Seiten 31, 35, 36, 42, 43, 47, 55, 89, 228, 235, 336ff und 346. Mod.-ID = 16158 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Crystal Detection; Crystal-detection 1 circuit (no tubes)Passive receiver, mostly a crystal set.
Détecteur TSF à cristal (galène).
Detektorempfänger. Wohl mehr als 90 % der Detektoren führen keine Sekundärspule zwecks besserer Selektion, da die Empfindlichkeit sinkt und der Preis dafür höher ist.
Tuned circuits 1 AM circuit(s);
Wave bands n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.
Power type and voltage No Power needed
Loudspeaker/pwr.out Headset necessary because no built in audio amplifier (or it is a head set).Headphone. Casque téléphonique.
Es handelt sich um einen Kopfhörer, nicht um einen Empfänger. Meist sind es Doppelkopfhörer, die mit einem Bügel verbunden sind. Nur ganz in der Anfangszeit kennt man einzelne Kopfhörer oder bei einfachen Baukästen.
www.radiomuseum.org Model: Detektor-Empfänger 5010 Notes = DZE späterer Ausführung ?
External source of data E. Erb 3-907007-36-0

Further information on

Detektor-Empfänger 5010 (Radio-Amato, Otto Lootze; Berlin)

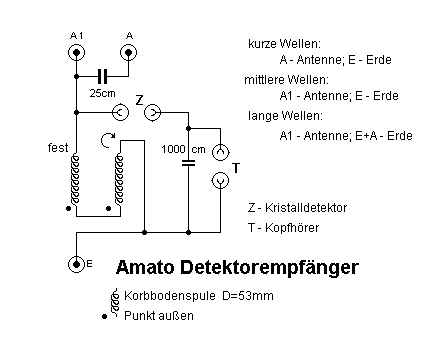

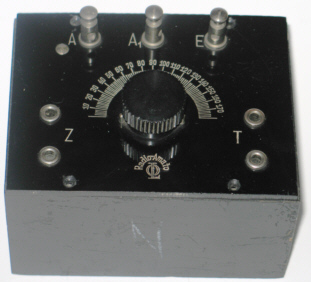

Radio- Amato 5010; Det.-Empf. in Garitz (16.04.2005) Wolfgang EckardtHits: 699 Replies: 5 Hier benötige ich mal die Hilfe eines erfahrenen Detektor-Kenners. Habe in Garitz zu Sammlerbörse einen Amato-Detektor erworben: Leider weiß ich nun nicht, um welches Modell es sich handelt, deshalb die Bilder vorerst unter Vorbehalt hier. Könnte es sich um dieses Modell handeln? Größe: 110 x 80 x 85mm. Zur Abstimmung lässt sich eine Korbbodenspule gegen die andere verdrehen (180°). Auf dem Boden befindet sich in Bruchstücken eine Beschreibung, dass Erd- und Antennenanschlüsse für kurze - mittlere -lange Wellen entsprechend angeschlossen werden können. Dort ist auch noch zu lesen, dass es sich um den " Radio-Amato Detektorempfänger " handelt, aber keine weitere Zahl. Die am Modell aufgenommene Schaltung: (neu editiert 17.4.) Was bedeutet Z an den linken Buchsen (Zelle für Detektor?) Danke sagt Wolfgang Eckardt
