Model: Europa 4040
Antique radios, Old Time Radios
Europa 4040
Country:
Germany
Manufacturer/Brand:
Radio-Amato, Otto Lootze; Berlin
Year: 1925 – 1928
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 16188
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
TRF with reaction (regenerative); 1 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Batteries (storage and/or dry)Battery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Europa 4040
Material
Wooden case, TUBES VISIBLEWooden case, open cabinet.
Caisse en bois. Lampes (tubes) visibles.
Röhren und möglicherweise auch Spulen sind direkt zu sehen. Es gibt wenig Ausnahmen, wo lediglich der oberste Teil von Röhren direkt offen sichtbar ist.
Dimensions (WHD)
210 x 70 x 185 mm / 8.3 x 2.8 x 7.3 inch
Valves / Tubes
2:
RE064Mir ist keine technisch identische Röhre eines anderen Herstellers bekannt, doch ist die Röhre meist austauschbar mit Philips A410N.
(more
for members)
Notes
Primär-Empfänger; induktive Rückkopplung; Spule eingebaut. 200-1800 m; Gittervorspannung. [559]
Collectors prices
2 Collector prices (for members)
External source of data
E. Erb 3-907007-36-0
Source of data
Kat. Julius Jessel 1926/27Im Katalog Julius Jessel, Frankfurt a.M., 1926/27 erwähnt.
/ Radiokatalog Band 2, Ernst Erb
Mentioned in
Funkgeschichte der GFGFDas Gerät ist beschrieben oder kommt vor in der Zeitschrift Funkgeschichte der GFGF, Gesellschaft der Freunde der Funk-Geschichte e.V., Düsseldorf.Die nachfolgenden Ziffern (JJNN) zeigen das Jahr und die Nummer ohne Hunderterstelle.
(8755)

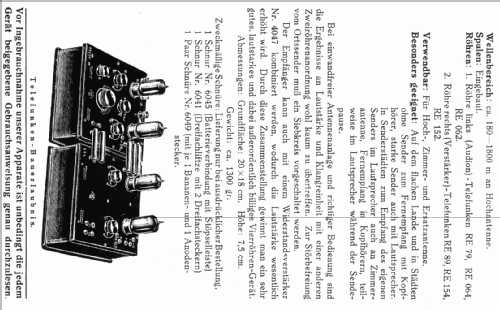

Picture reference
Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.
Innenaufnahme der Version mit zusätzlicher Anoden- und Gittervorspannung
aus ebay, Verkäufer radiofreunde
More pictures
Further information on
Europa 4040 (Radio-Amato, Otto Lootze; Berlin)
Kürzlich habe ich die Schaltung vom Radio-Amato Europa 4040 von meinem Gerät aufgenommen und hochgeladen. Zuerst fiel auf, daß im Gegensatz zum Gerät von Dirk Becker im RM mein Gerät einen zusätzlichen Anschluss für eine erhöhte Anodenspannung für die Endröhre und einen zusätzlichen Gittervorspannungsanschluß hat. Hier stellt sich die Frage, ob mein Gerät tatsächlich der Europa 4040 ist. Der Vielfalt im RM kann man entnehmen, das Amato eine seltsame Typenpolitik in jener Zeit hatte. Erstaunlich ist aber eine Kondensator/Widerstandskombination am Gitter der Endröhre trotz Übertragerkopplung. Da die Widerstände steckbar sind, ist nicht sicher, daß der Widerstand original tatsächlich 3 M Ohm haben muß. Der Kondensator wurde mit 500 pF gemessen und ist augenscheinlich original. Kann jemand den Nutzen dieser R/C Kombination erklären ? Rüdiger Walz
More...
siehe für eine komplette Amato-Empfangsanlage auch Verstärker 1N.V. unter http://www.radiomuseum.org/dsp_modell.cfm?model_id=23730 und weitere Informationen.
Gruß
Dirk Becker
