Model: NF333 (NF 333)

Antique radios, Old Time Radios

NF333 (NF 333)

Country: Germany Manufacturer/Brand: Radiofrequenz GmbH; Berlin-Friedenau (später Loewe)
Year: 1925 / 1926 Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Mod.-ID = 16279 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Audio-Amplification; 3 AF-stage(s)AF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Power type and voltage Batteries (storage and/or dry) / 4 & 150 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.

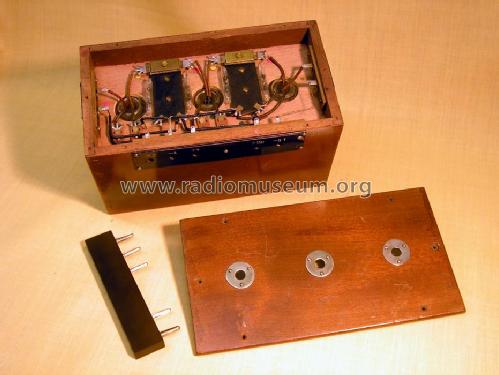

www.radiomuseum.org Model: NF333 (NF 333) Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Dimensions (WHD) 230 x 130 x 140 mm / 9.1 x 5.1 x 5.5 inch
Valves / Tubes 3: LA77Tyne nennt die LA77 als Schirmgitter-Tetrode. Sie soll den beiden Systemen der 2HF entsprechen. Diese verwendet sie allerdings im aber Raumladungsbetrieb. Siehe Tyne, Saga of the Vacuum Tube, p.447. (more for members)
Notes 3-stufiger NF-Verstärker der durch zusätzliches vorschalten eines ansteckbaren Spulenkopplers oder einer Rahmenantenne zum Ortsempfänger für den Mittelwellenbereich wird. Die erste Stufe arbeitet dann als Richtaudion. Die Erfahrungen mit diesem Gerät führten zur Entwicklung des OE333.
Price in first year of sale 65 RM
External source of data E. Erb 3-907007-36-0
Mentioned in Abele Bd. 3Der Apparat kommt vor im Buch Historische Radios, Eine Chronik in Wort und Bild Bd. 3, von Günter Abele. Das Buch ist beim Autor oder im Füsslin Verlag zu bestellen. Die Nachfolgende Zahl weist auf die Seite im Buch hin. (221B)
Literature/Schematics Funkgeschichte der GFGFDas Gerät ist beschrieben oder kommt vor in der Zeitschrift Funkgeschichte der GFGF, Gesellschaft der Freunde der Funk-Geschichte e.V., Düsseldorf.Die nachfolgenden Ziffern (JJNN) zeigen das Jahr und die Nummer ohne Hunderterstelle. (165)
Picture reference Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.
