TCP-3 Transmitter - Receiver
Country: United States of America (USA) Manufacturer/Brand: Radiomarine Corporation of America, New York
Year: 1930 – 1955 ?? Type: Military EquipmentMilitary communications equipment, mainly used for military communications in designated wavebands. Used or modified equipment or variants also used for radio amateur and civilian commercial communications.

Note, that some models are produced by several manifacturers and then can be found unter Manufacturer Military. In Radiomuseum we do not list military equipment not suitable for one or two way communication, e.g. radar, satellite or weapon electronics. Mod.-ID = 123958 previous | Result List | next | New search for Radios etc. schematic requested Schematics etc.: 0 (for members) Wave bands n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.
Power type and voltage Alternating Current supply (AC) / 115 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker Loudspeaker incorporatet but system not known.Loudspeaker - principle was not traceable by the author. Haut-parleur.
Das Gerät führt einen Lautsprechen aber bei der Erfassung ging der Typ aus den Unterlagen nicht hervor.
www.radiomuseum.org Model: TCP-3 Transmitter - Receiver Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Boatanchor
Dimensions (WHD) 940 x 510 x 559 mm / 37 x 20.1 x 22 inch
Notes This set was designed to operate on 32,115,230 VDC or 115 V AC 1 phase TX RF output is 75 W. Frequency range is 2.0 - 3.0 MHz
Net weight 140.6 kg / 4959.4 oz

This model was suggested by Sigurbjorn Thor Bjarnason.

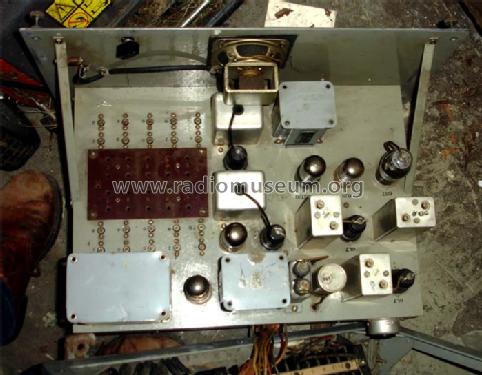

Transmitter front Transmitter top The TCP-3 is a True Boatanchor it has 10 Xtal controlled channels. Both TX and RX are xtal controlled. The TX has 1 x 807 osc driving 4 x 807 in par More pictures
No further information on

TCP-3 Transmitter - Receiver (Radiomarine Corporation of America, New York)
