Model: Midget-Super AG45
Antique radios, Old Time Radios
Midget-Super AG45
Country:
Austria
Manufacturer/Brand:
Radione; Wien (RADIO Nikolaus Eltz)
Year: 1936 / 1937
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 10292
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 128 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
7 AM circuit(s);
Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
Direct Current supply (DC) / 110/220 VoltDC set.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Appareil à courant continu.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Gleichstromnetz-Gerät
Das Gleichstromnetz erfordert, dass der Stecker richtig gepolt sein muss, damit der Apparat spielt und keine Spannung auf dem Chasses gegen Erde auftritt!
Loudspeaker/pwr.out
Magnet Dyn.(moving coil) - electro or permanent magn (?).Dynamic loudspeaker (Rice-Kellog-System). Either permanent- or electro-dynamic. Haut-parleur electrodynamique à aiment permanent OU avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Permanentdynamischer ODER elektrodyn. Lautsprecher, also Tauchspulenprinzip statt z.B. «Magnetlautsprecher». Bei der Erfassung war nicht erkennbar ob selbsterregtes (permanentdyn.) oder fremderregtes Feld.
www.radiomuseum.org
Model: Midget-Super AG45
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, high profile (upright - NOT Cathedral nor Tombstone).
Dimensions (WHD)
370 x 370 x 240 mm / 14.6 x 14.6 x 9.4 inch
Valves / Tubes
4:
CK1
(more
for members)
Notes
ZF128,5
Net weight
9.5 kg / 335.1 oz
Price in first year of sale
398
öS
External source of data
E. Erb 3-907007-36-0
Circuit diagram reference
Lange + SchenkDie Schaltung findet sich in der Schaltplansammlung von Lange-Nowisch. Diese 11 Bände tauchen sehr oft auf Radio-Flohmärkten auf. Band 10 und 11 behandeln ausschliesslich Schaltungen aus Österreich. Die Schaltung ist zudem bei Schenk-Regelien aufgeführt. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.
Radione AG45

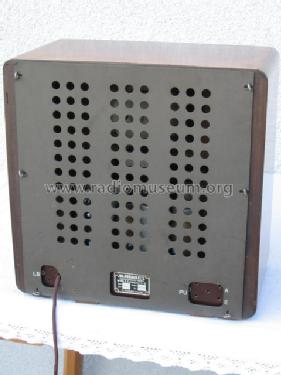

Radione AG45 (Rückansicht)

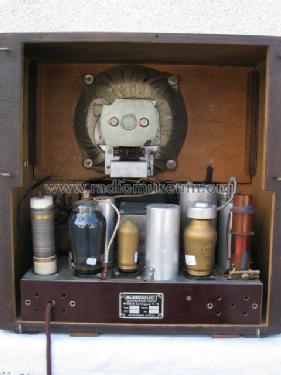

Radione AG45 (Innenansicht)
More pictures
No further information
on
Midget-Super AG45 (Radione; Wien (RADIO Nikolaus Eltz))
