Model: 1-T-5 (1T5) Ch=RC-1195
Antique radios, Old Time Radios
1-T-5 (1T5) Ch=RC-1195
Country:
United States of America (USA)
Manufacturer/Brand:
RCA (RCA Victor Co. Inc.); New York (NY)
Year: 1960
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 78776
previous
|
Result List
|
next
|
New search for Radios etc.

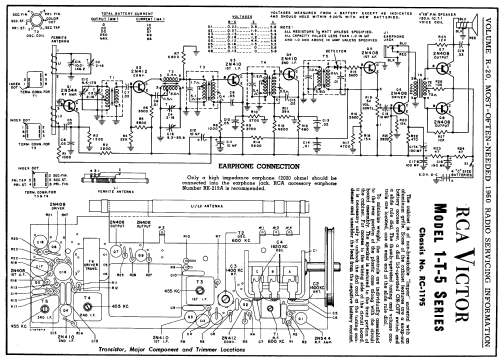

Schematics etc.: 1 (for
members)
Principle
not available; IF-Freq. 455 kHzWo could not yet load up more information. Members can load up data, photos, schematics, use the forum etc. We help each other worldwide. Join us! See «membership» on the HP.
Nous navon pas eu la chance de poser plus des dates.
Uns fehlt die Information. Mitglieder laden solche hoch, wie auch Bilder, Schemas etc. Siehe unter «Mitgliedschaft» auf der HP.
Wave bands
Broadcast only (MW).Mittelwellenempfänger
Power type and voltage
Dry Batteries / 4 x 1,5 VoltDry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org
Model: 1-T-5 (1T5) Ch=RC-1195
Transistors
8:
Circuit diagram reference
Beitman Radio Diagrams Vol. 20, 1960Most-often-needed Radio Diagrams and Servicing Information, Compiled by M.N. Beitman, Supreme Publications. Al least some of the Books have been reprinted by Vintage Radio Co., P.O.Box 2045, Palos Verdes, CA 90274, USA.
This model was suggested by Trev Levick.
By courtesy of Sarah Lowrey, www.transistor.org
No further information
on
1-T-5 (1T5) Ch=RC-1195 (RCA (RCA Victor Co. Inc.); New York (NY))
