For model Radiola 20, RCA (RCA Victor Co. Inc.); New York (NY):

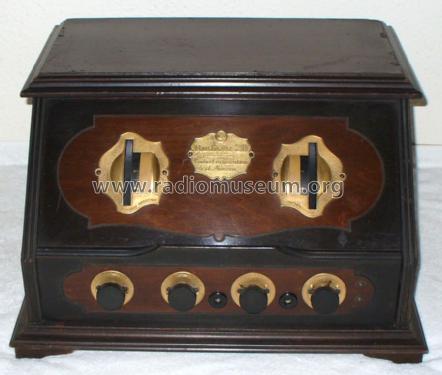

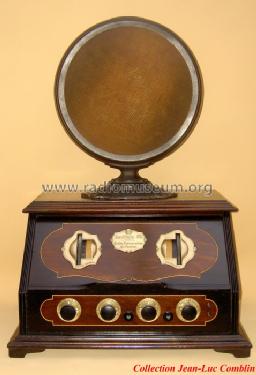

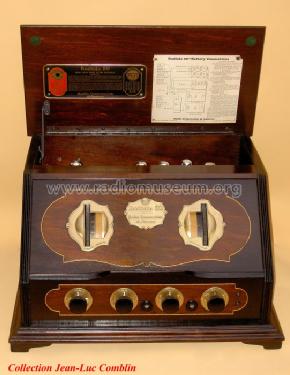

RCA-Radiola 20 front-view copy from Ebay seller jancur

Country:  United States of America (USA)
Manufacturer / Brand:  RCA (RCA Victor Co. Inc.); New York (NY)
alternative name

RCA Manufacturing || Victor Talking Machine
Year: 1925 Type: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: X99 X99 X99 X99 20
Principle TRF with reaction (regenerative)
Tuned circuits 3 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Dry Batteries
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Radiola 20 - RCA RCA Victor Co. Inc.; New
Material Wooden case
Shape Tablemodel, slant panel.
Dimensions (WHD) 19 x 11.5 x 16 inch / 483 x 292 x 406 mm
Notes Also on a wooden base as floor model (price 105.-USD).
Price in first year of sale 115.00 $
Collectors' prices
External source of data Ernst Erb
Source of data Radio Manufacturers of the 1920s, Vol 3, Alan Douglas
Circuit diagram reference Rider's Perpetual, Volume 1 = 1931/1934 (for 1919-1931)
Mentioned in Guide to old Radios,Johnson 1989
Literature/Schematics (1) Collector's Guide to AR6.Ed. Slusser tube

All listed radios etc. from RCA (RCA Victor Co. Inc.); New York (NY)
Here you find 4287 models, 2377 with images and 3528 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.




Forum contributions about this model
RCA RCA Victor Co.: Radiola 20
Threads: 1 | Posts: 5
Hits: 785     Replies: 4
rca: 20; Radiola
Franco Forlani
25.Jul.12
  1

Salve, dovendo realizzare un alimentatore anodico per questa radio con dei zener, vorrei sapere se mettere i zener (135, 90, 45) in cascata o ognuno collegato direttamente alla sorgente anodica (circa 180 volt c.c a vuoto) Grazie.

Emilio Ciardiello
27.Jul.12
  2

Gli zener debbono essere pilotati in corrente, pena la loro immediata distruzione. Inoltre è difficile trovarne di potenza superiore a 3 - 5 watt, anche se si possono realizzare zener equivalenti di potenza maggiore. In ogni caso, se sono note le correnti assorbite dal carico ad ogni presa, è sufficiente un partitore resistivo. Se le correnti non sono note, è impossibile dimensionare corrente e potenza per i singoli zener. Allora è preferibile usare dei generatori di tensione, tipo i piccoli alimentatori a spina, che esistono per tensioni fino a 48 volt e possono essere collegati in serie fino ad ottenere le tensioni volute.

Emilio

Francisco Suarez
07.Jul.13
  3

Hola!

Es posible construir una fuente de poder para esta radio utilizando diodos zener de 22V 1/2W.

Se requiere colocarlos en serie, y la referencia negativa (0V) se toma flotante desde el primer valor.

con lo que se obtienen valores aproximados de: -22V, 22V, 44V, 66V, 88V, 110, 132V.

La corriente se limita con una resistencia que dependerá del voltaje de la fuente de poder, respetando un máximo de 20ma.

Saludos!

Franco Forlani
08.Jul.13
  4

muy  interesante, muchas gratias segnor y asta luego.

Emilio Ciardiello
08.Jul.13
  5

Mi permetto di far notare che, scegliendo zener da 22 volt e fissando la corrente in 20 mA, si ha una dissipazione di circa 0.5 watt a componente, 440 mW nominali più un margine per le tolleranze dei componenti e delle tensioni. La resistenza termica di uno zener da 0.5 W assiale in DO-35 è nell'ordine di 300°C/W. Questa provoca un innalzamento della temperatura di giunzione di circa 150°C rispetto alla temperatura ambiente. La temperatura di giunzione perciò raggiungerà facilmente e supererà il valore massimo previsto per questi componenti, che è nell'ordine di 175°C.

A meno di non prevedere dissipatori o distribuire la caduta su un numero maggiore di zener, questo tipo di soluzione non è affidabile.

Emilio
