Model: 5Q5C (5Q5 C) Ch= RC-396 (RC396)
Antique radios, Old Time Radios
5Q5C (5Q5 C) Ch= RC-396 (RC396)
Country:
United States of America (USA)
Manufacturer/Brand:
RCA (RCA Victor Co. Inc.); New York (NY)
Year: 1939
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 53563
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 455 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands
Broadcast plus 2 Short Wave bands.Mittelwellen und zwei Kurzwellen.
Bei der KW kann es sich um einen Gesamtbereich plus gespreiztes Band oder um zwei Bänder ohne Gesamtbereich handeln.
Power type and voltage
Alternating Current supply (AC) / 105-250 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
/ 3.3 W
/ Ø 12.7 cm = 5 inch
www.radiomuseum.org
Model: 5Q5C (5Q5 C) Ch= RC-396 (RC396)
Material
Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
13.5 x 9.3 x 8.7 inch / 343 x 236 x 221 mm
Valves / Tubes
5:
6SA7
(more
for members)
Notes
Ivory plastic.
Net weight
8.3 kg / 292.8 oz
Collectors prices
1 Collector price
(for members)
External source of data
Ernst Erb
Source of data
Guide to old Radios,Johnson 1989
Circuit diagram reference
Rider's Perpetual, Volume 10Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.
Literature/Schematics

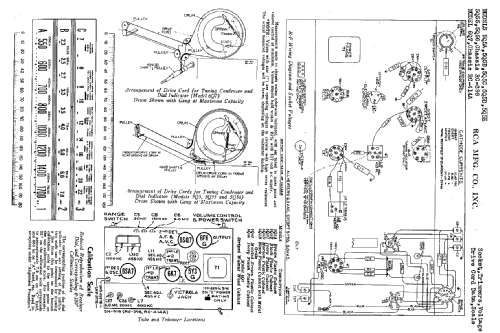

RCA Victor Instruments Service Notes 1939
No further information
on
5Q5C (5Q5 C) Ch= RC-396 (RC396) (RCA (RCA Victor Co. Inc.); New York (NY))
