Model: 8R76 (8 R 76) Ch= RC-1060A (RC1060A)
Antique radios, Old Time Radios
8R76 (8 R 76) Ch= RC-1060A (RC1060A)
Country:
United States of America (USA)
Manufacturer/Brand:
RCA (RCA Victor Co. Inc.); New York (NY)
Year: 1948
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 53866
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 14 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 455 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
8 FM-circuit(s)
Wave bands
Broadcast (BC) and FM.Mittelwellen und UKW (FM).
Power type and voltage
Alternating Current supply (AC) / 115 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ 3 W
/ Ø 12.7 cm = 5 inch
www.radiomuseum.org
Model: 8R76 (8 R 76) Ch= RC-1060A (RC1060A)
Material
Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
14.2 x 9.3 x 8 inch / 361 x 236 x 203 mm

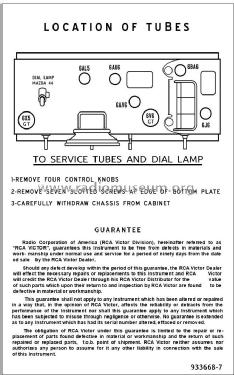

Valves / Tubes
7:
6J6
(more
for members)
Notes

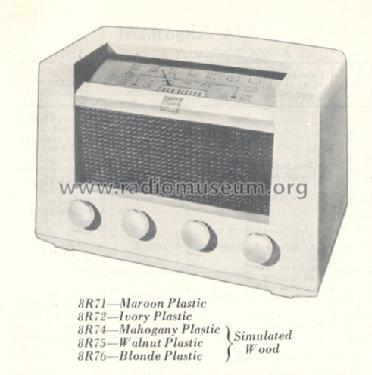

Blonde plastic.
External source of data
Ernst Erb

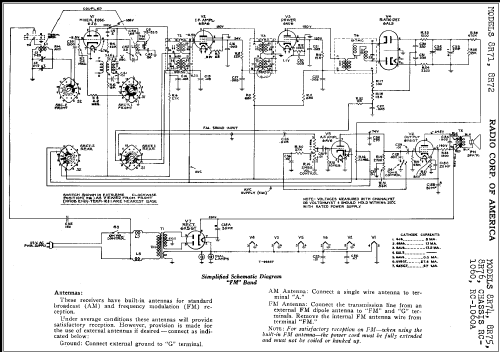

Circuit diagram reference
Rider's Perpetual, Volume 19Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.
Literature/Schematics
Beitman Radio Diagrams 1949Most-often-needed Radio Diagrams and Servicing Information, Compiled by M.N. Beitman, Supreme Publications. Al least some of the Books have been reprinted by Vintage Radio Co., P.O.Box 2045, Palos Verdes, CA 90274, USA.
(RCA Victor Instruments Service Notes 1948)
No further information
on
8R76 (8 R 76) Ch= RC-1060A (RC1060A) (RCA (RCA Victor Co. Inc.); New York (NY))
