Model: 94X (94 X)
Antique radios, Old Time Radios
94X (94 X)
Country:
United States of America (USA)
Manufacturer/Brand:
RCA (RCA Victor Co. Inc.); New York (NY)
Year: 1938
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 53968
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
TRF without reaction (non reg.dir.receiver)TRF without manual regenerative (feed-back) control.
Geradeaus ohne bedienbare Rückkopplung - zumindest ohne Übersteuerungsmöglichkeit. Demodulation durch Audion. In der Schweiz waren z.B. Rückkoppler mit Übersteuerungsmöglichkeit generell verboten, damit Nachbarn keine Störungen befürchten müssen.
Tuned circuits
2 AM circuit(s);
Wave bands
Broadcast only (MW).Mittelwellenempfänger
Power type and voltage
AC/DC-set / 105-125 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
/ 1 W
/ Ø 12.7 cm = 5 inch
www.radiomuseum.org
Model: 94X (94 X)
Material

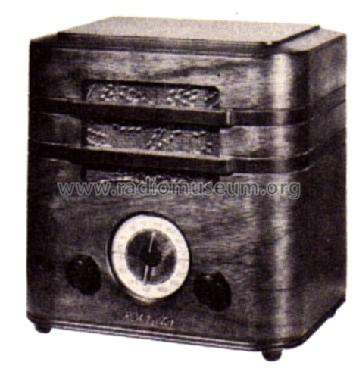

Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, high profile (upright - NOT Cathedral nor Tombstone).
Dimensions (WHD)
8.1 x 8.5 x 5.5 inch / 206 x 216 x 140 mm
Valves / Tubes
4:
6K7
(more
for members)
Notes
Alignment frequency: 1800 Kc (ant., det.).
Collectors prices
1 Collector price
(for members)
External source of data
Ernst Erb
Source of data
Collector's Guide to AR4.Ed.,Bunis, tubeCollectors Guide to Antique Radios, Fourth Edition, 1997, Marty & Sue Bunis, Collector Books, Paducah, USA. See also the other editions.

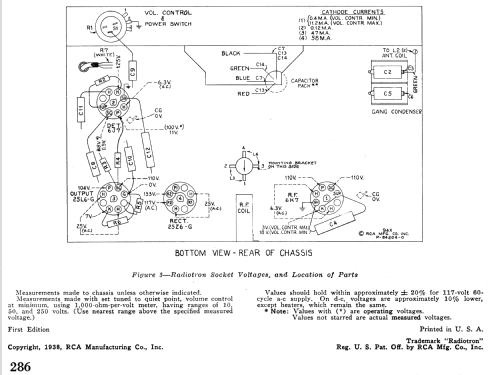

Circuit diagram reference
Rider's Perpetual, Volume 9Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.
Mentioned in
Guide to old Radios,Johnson 1989
Literature/Schematics
Machine Age to J(1-2) Stein 98Machine Age to Jet Age Volume 1 (2nd.Ed.), 1998, Mark V. Stein, Radiomania Publishing, Baltimore, USA. There is also an update edition in 2001.
(RCA Victor Service Notes for 1938)
No further information
on
94X (94 X) (RCA (RCA Victor Co. Inc.); New York (NY))
