Model: 96X-4 (96X4) Ch= RC-400 (RC400)
Antique radios, Old Time Radios
96X-4 (96X4) Ch= RC-400 (RC400)
Country:
United States of America (USA)
Manufacturer/Brand:
RCA (RCA Victor Co. Inc.); New York (NY)
Year: 1939
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 89751
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 455 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands
Broadcast and Short Wave (SW).
Power type and voltage
AC/DC-set / 105-125 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
/ 2 W
/ Ø 12.7 cm = 5 inch
www.radiomuseum.org
Model: 96X-4 (96X4) Ch= RC-400 (RC400)
Material
Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
11.2 x 7.2 x 7.3 inch / 284 x 183 x 185 mm
Valves / Tubes
5:
6K8
(more
for members)
Notes

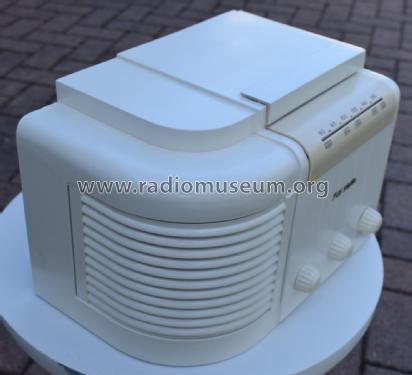

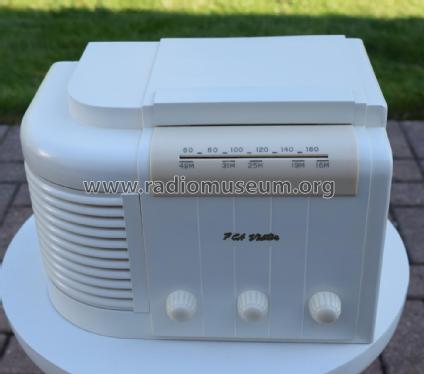

Ivory finish. 6º tube: Ballast BK49B
Net weight
3.8 kg / 134 oz
Source of data
Collector's Guide to AR6.Ed. Slusser tubeCollectors Guide to Antique Radios, 6th Edition, 2005 by John Slusser. See also other editions (incl. Bunis).
Circuit diagram reference
Rider's Perpetual, Volume 10Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.
Literature/Schematics
RCA Victor Instruments Service Notes 1939
This model was suggested by Vitor Oliveira.
No further information
on
96X-4 (96X4) Ch= RC-400 (RC400) (RCA (RCA Victor Co. Inc.); New York (NY))
