Model: 9W106 (9 W 106) Ch= RC-622 (RC622)
Antique radios, Old Time Radios
9W106 (9 W 106) Ch= RC-622 (RC622)
Country:
United States of America (USA)
Manufacturer/Brand:
RCA (RCA Victor Co. Inc.); New York (NY)
Year: 1950
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 54095
previous
|
Result List
|
next
|
New search for Radios etc.

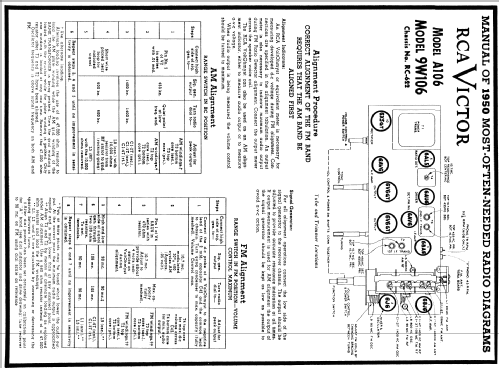

Schematics etc.: 9 (for
members)
Principle
Superhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Superhet with RF-stage; IF-Freq. 455/10700 kHz; 3 AF-stage(s)
Tuned circuits
7 AM circuit(s);
9 FM-circuit(s)
Wave bands
Mittelwellen und UKW (FM).Broadcast (BC) and FM.
Details
Plattenspieler oder Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.Record Player (perh.Changer)
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 117 Volt
Loudspeaker/pwr.out
Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
/ 6.4 W
/ Ø 30.5 cm = 12 inch
from Radiomuseum.org
Model: 9W106 (9 W 106) Ch= RC-622 (RC622)
Material
Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape
Console with any shape - in general (details not known).
Dimensions (WHD)
39.8 x 31.5 x 17.5 inch / 1011 x 800 x 445 mm
Valves / Tubes
10:
Pentode6BJ6
(more
for members)
Notes
Push Pull Output
Two Automatic Record Changer RP168 45 rpm and RP178 78 rpm.
No further information
on
9W106 (9 W 106) Ch= RC-622 (RC622) (RCA (RCA Victor Co. Inc.); New York (NY))
