Model: R-92 (R92) Store Recorder

Antique radios, Old Time Radios

R-92 (R92) Store Recorder

Country: United States of America (USA) Manufacturer/Brand: RCA (RCA Victor Co. Inc.); New York (NY)
Year: 1933 ? Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich. Mod.-ID = 54599 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Wave bands n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.
Power type and voltage Alternating Current supply (AC)AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
www.radiomuseum.org Model: R-92 (R92) Store Recorder Valves / Tubes 4: 56 (more for members)
Notes disc recorder and player (e.g. to serve customers in record stores).
External source of data Ernst Erb

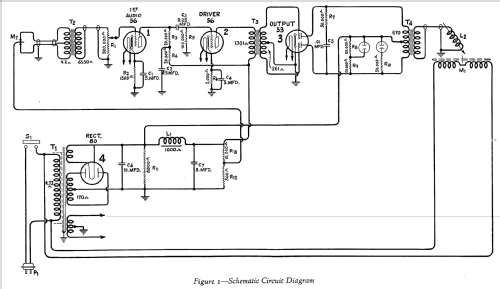

Circuit diagram reference Rider's Perpetual, Volume 5Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.

No further information on

R-92 (R92) Store Recorder (RCA (RCA Victor Co. Inc.); New York (NY))
