Model: RR-359 (RR359)

Antique radios, Old Time Radios

RR-359 (RR359)

Country: United States of America (USA) Manufacturer/Brand: RCA (RCA Victor Co. Inc.); New York (NY)
Year: 1936 ? Type: Television receiver.
Alle Arten von Fernsehempfängern, angefangen von mechanischen Systemen, zu Röhren- und schliesslich zu IC-Systemen finden Sie unter diesem Typ. Es gibt im Radiokatalog (Ernst Erb) aber nur einige Beispiele davon. Nur durch Selbstinitiative wird dieses virtuelle Museum bzw. dieser KATALOG auch in dieser Richtung vollständiger. TV-Sammler sind gesucht!Television Receiver (TV) Mod.-ID = 83755 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general)
Wave bands Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.Wave Bands given in the notes.
Power type and voltage AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 117 Volt
Loudspeaker/pwr.out Permanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical / Ø 20 cm = 7.9 inch
from Radiomuseum.org Model: RR-359 (RR359) Material Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case

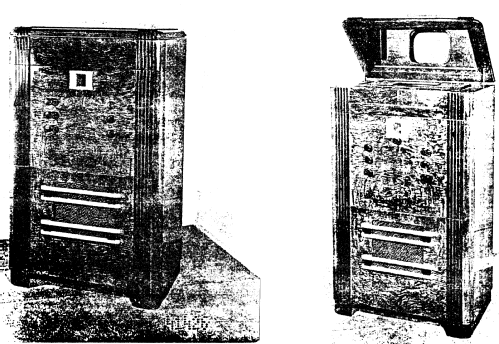

Shape Console, Lowboy (legs < 50 %).
Dimensions (WHD) 40.9 x 25.125 x 15.6 inch / 1039 x 638 x 396 mm
Valves / Tubes 33: (more for members)

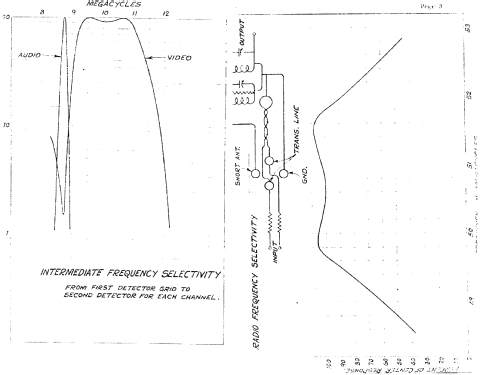

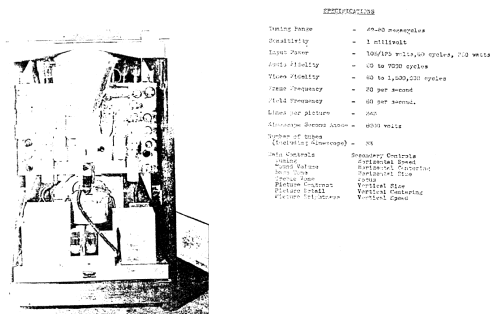

Notes TV Console with deflecting mirror; 343 Lines, 60 cycle half frame interlaced; magnetic deflection, 9" round picture tube; Tunable VHF Tuner from ~42 to 80 MHz; Audio range 7 kHz, video bandwidth up to 1.5 MHz; IF frequency: 9.25-11 MHz video and 8.75 MHz audio. 6 kV anode voltage; 1 mV tuner sensitivity. Equipment represents a substantial development basis for electronic television in the USA.
Variants of that model had been tested and duplicated during a 5-years treatyin the USSR 1935 - 1940, where it provided the basis for TV Development in the USSR.
Standgerät mit Umlenkspiegel; 343-Zeilen-Norm, 60 Hz Bildablenkfrequenz nach dem Zeilensprungverfahren; Magnetische Ablenkung; 9" Rundbildröhre; Abstimmbarer VHF-Tuner von ~42-80 MHz; Audio-Bandbreite 7 kHz, Video-Bandbreite bis 1,5 MHz bei ZF: 9,25-11 MHz Video und 8,75 MHz Audio, 6 kV Anodenspannung; 1 mV Tuner Empfindlichkeit.
Gerät stellt eine wesentliche Entwicklungsbasis für das elektronische Fernsehen in den USA dar, Varianten davon wurden in einem 5-Jahresabkommen zwischen RCA und der UdSSR dort getestet und angepasst nachgebaut.

This model was suggested by Anonymous 38 Collector.

Courtesy of www.earlytelevision.org; Special thanks to Steve McVoy
