Model: TRK-9 (TRK9) Ch= KC-4A,KK-7A,RC-427A,RS-83E
Antique radios, Old Time Radios
TRK-9 (TRK9) Ch= KC-4A,KK-7A,RC-427A,RS-83E
Country:
United States of America (USA)
Manufacturer/Brand:
RCA (RCA Victor Co. Inc.); New York (NY)
Year: 1939
Type:
Television- and Radio Receiver, perh. also + Rec. etc.Fernseh-Empfänger mit Radio kombiniert, eventuell auch andere «Tonspeichergeräte»
Mod.-ID = 54817
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Superhet with RF-stageSuperhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Wave bands
Broadcast, Short Wave(s) and Police.Broadcast (MW), Short Waves and Police can be one or several Short Wave Bands plus one or several Police-Bands.
Specialities
Record Player (perh.Changer)Plattenspieler oder Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
Power type and voltage
Alternating Current supply (AC) / 105-125 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
/ 10 W
/ Ø 30.5 cm = 12 inch
www.radiomuseum.org
Model: TRK-9 (TRK9) Ch= KC-4A,KK-7A,RC-427A,RS-83E
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape

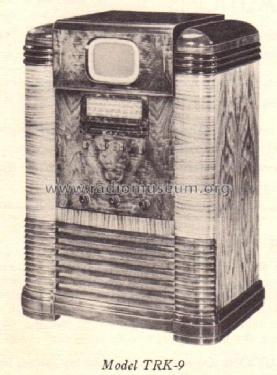

Console with Push Button Tuning.
Dimensions (WHD)
31.5 x 47.5 x 24.3 inch / 800 x 1207 x 617 mm
Valves / Tubes
37:
(more
for members)
Notes

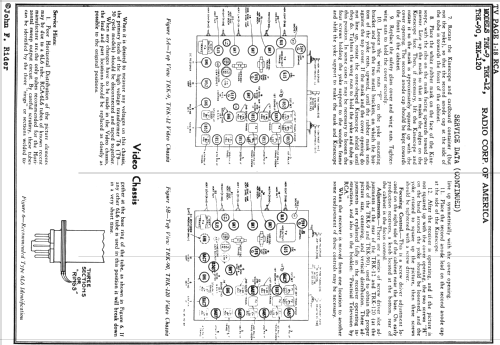

9"TV / Radio / Phono combination, comprising Video Chassis KC-4A; SPU RS-83E, TV power supply KK-7A, radio chassis RC-427A, and a Record Changer.
External source of data
Ernst Erb
Circuit diagram reference

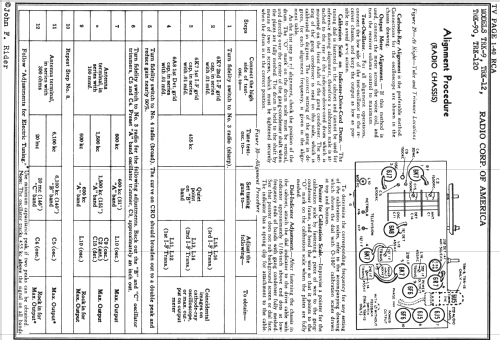

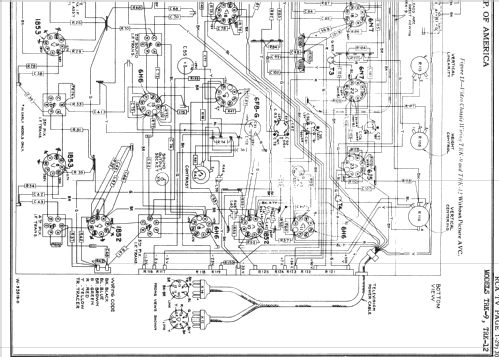

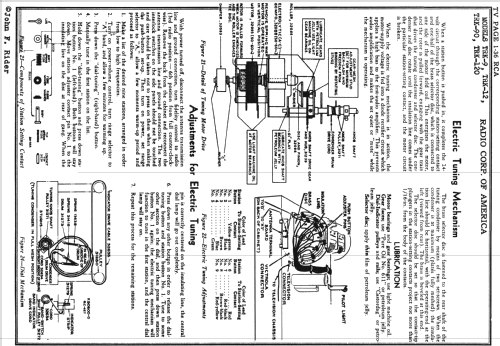

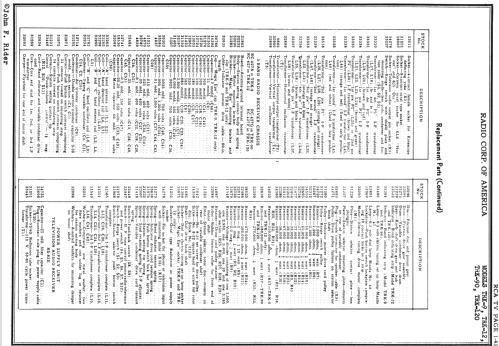

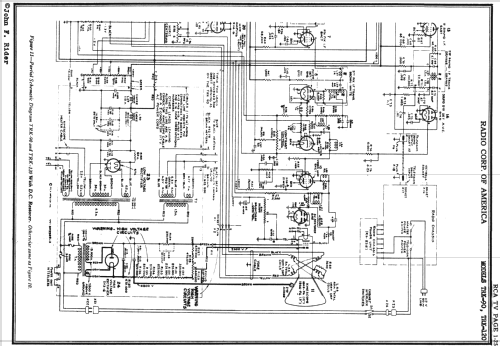

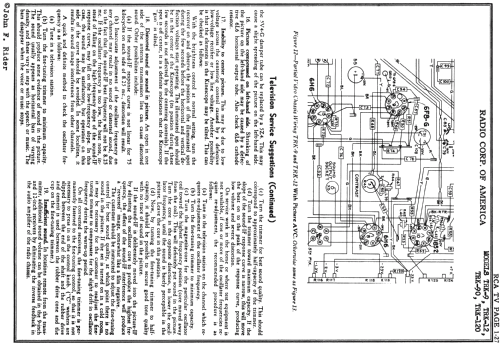

Rider's Perpetual, Volume 10Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.
Literature/Schematics

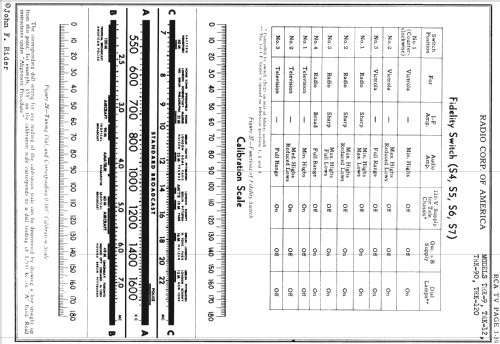

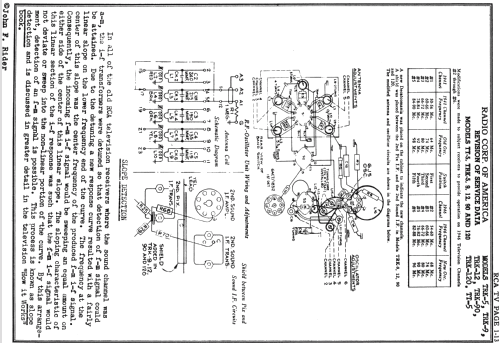

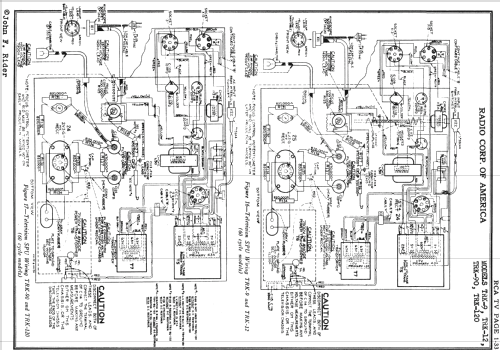

RCA Victor Service Notes for 1938
From RCA Victor Service Notes 1938
