Model: 61-MX
Antique radios, Old Time Radios
61-MX
Country:
Argentina
Manufacturer/Brand:
RCA Victor; Buenos Aires
Year: 1941
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 151938
previous
|
Result List
|
next
|
New search for Radios etc.

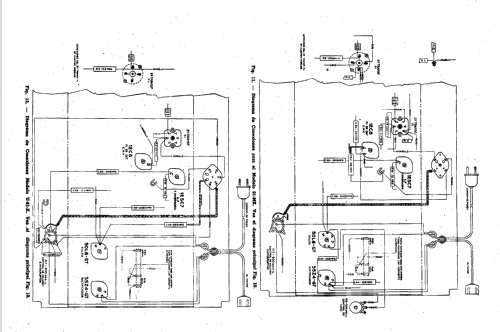

Schematics etc.: 11 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 455 kHz; 3 AF-stage(s)
Tuned circuits
6 AM circuit(s);
Wave bands
Mittelwellen und zwei Kurzwellen.
Bei der KW kann es sich um einen Gesamtbereich plus gespreiztes Band oder um zwei Bänder ohne Gesamtbereich handeln.Broadcast plus 2 Short Wave bands.
Details
Record Player (not changer)
Power type and voltage
AC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!AC/DC-set / 210-230 Volt
Loudspeaker/pwr.out
Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
/ 4 W
/ Ø 15.2 cm = 6 inch
from Radiomuseum.org
Model: 61-MX
Material
Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape
Tablemodel, with any shape - general.
Valves / Tubes
6:
12SA7
(more
for members)
Notes
Combinado de mesa gabinete de madera con 3 perillas al frente y tocadiscos en la parte superior. Ambas corrientes y 5 bandas de sintonía con ensanche de bandas en 3 gamas. Salida de audio push-pull con la válvula 50L6GT. Bandas: broadcasting de 540 a 1720 Khz, onda media de 3 a 9.5 Mhz, banda ensanchada 31M de 9.5 a 11.7 Mhz, ensanchada 25M de 11.7 a 15.1 Mhz y ensanchada 19/13M 15.1 a 22.5 Mhz. Parlante electrodinámico con campo de 700 ohms. Este modelo tiene un chassis idéntico al modelo 61-X
This model was suggested by Mario Bermejo.
RCA Victor Notas de Servicio 1941-1942
