Model: A-21 (A21)
Antique radios, Old Time Radios
A-21 (A21)
Country:
Canada
Manufacturer/Brand:
RCA Victor, Montreal
Year: 1940
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 106286
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 455 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands
Broadcast and Short Wave (SW).
Power type and voltage
Alternating Current supply (AC) / 105-125 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: A-21 (A21)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, Mantle/Midget/Compact but not a Portable (Mains only).
Dimensions (WHD)
400 x 240 x 190 mm / 15.7 x 9.4 x 7.5 inch
Valves / Tubes
5:
6SA7
(more
for members)
Notes
Five push keys for mechanical tuning of 5 different stations in Standard Broadcasting - MW.
Similar to C.G.E. JK54 (Canadian General Electric).
Source of data
- - Data from my own collection
Circuit diagram reference
Radio College of Canada
Mentioned in
not found under RCA but at Victor
This model was suggested by Alfred Zeeb.

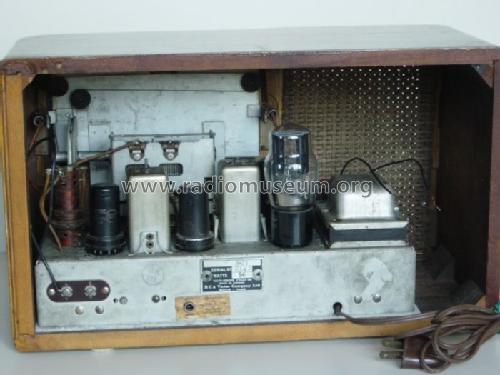

Set came with non-original speaker. It was removed for taking the picture.
More pictures
Further information on
A-21 (A21) (RCA Victor, Montreal)
Wahrscheinlich stimmt hier etwas mit der Bezeichnung nicht.
Heisst das Modell nicht A-21 und ist ähnlich oder gleich dem JK54 der "Canadian General Electric Co. Ltd.?
Wenn ja, dann bitte nur A-21 in der Modellbezeichnung und Hinweis in den Bemerkungen auf JK54 und bitte den JK54 anlegen und auch dort auf das Schwestermodell hinweisen.
Danach bitte diesen Thread löschen lassen. Danke.
