Model: Control Panel (Detector Panel) 330

Antique radios, Old Time Radios

Control Panel (Detector Panel) 330

Country: United States of America (USA) Manufacturer/Brand: Remler Co. Ltd.; San Francisco
Year: 1921 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 55139 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Power type and voltage Batteries (storage and/or dry)Battery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out Headset necessary because no built in audio amplifier (or it is a head set).Headphone. Casque téléphonique.
Es handelt sich um einen Kopfhörer, nicht um einen Empfänger. Meist sind es Doppelkopfhörer, die mit einem Bügel verbunden sind. Nur ganz in der Anfangszeit kennt man einzelne Kopfhörer oder bei einfachen Baukästen.
www.radiomuseum.org Model: Control Panel (Detector Panel) 330 Material Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.
Shape Chassis only or for «building in»
Dimensions (WHD) 7.25 x 5 x 4.5 inch / 184 x 127 x 114 mm
Valves / Tubes 1: C300Aus Radios von gestern Seite 210ff (und übersetzt aus Tyne und Stokes):
1920 bringt RCA die ersten Radioröhren auf den Markt, die Hochvakuum-Verstärkerröhre UV201 von General Electric (GE), zusammen mit UV200 als Detektorröhre mit Argon-Gas, auch von GE. Beide Röhren sind birnenförmig und weisen ein Spitzli auf. Sie haben einen Messingsockel mit Keramikeinsatz, der die Stifte aufnimmt.
Die UV201 und UV200 sind für Uf 5 Volt und Ui von 1 Ampere. Cunningham bringt auch beide Röhren: als C-300 und C-301.

Später ersetzt RCA die UV200 mit der UX200 (anderer Sockel).

Im Mai 1926 kündigt RCA die UX200A als neue Detektor-Röhre an, als Ersatz für die UX200. Statt Argon nimmt GE (der Hersteller) nun Cäsium und erreicht damit eine viel stabilere und empfindlichere Empfangsleistung. Die UX200A hat einen thorierten Heizfaden (EE).

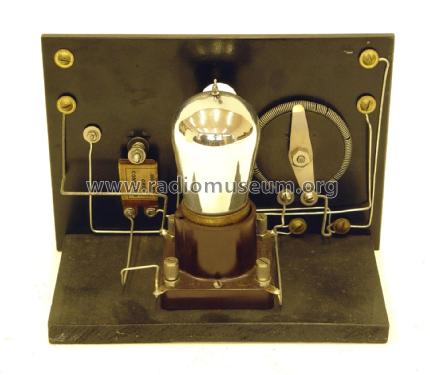

Notes Remler No.330 Detector Control Panel, employs a Triode Audion. The filament current is controlled by a back mounted Rheostat (Remler No.810). Front mounted Potentiometer (Remler No.93) across the storage battery provides close adjustment of operating point. Variable Grid Leak (Remler No.96), formed by a pencil mark.
Price in first year of sale 8 USD
Collectors prices 1 Collector price (for members)
External source of data Ernst Erb
Source of data Radio Collector`sGuide 1921-Radio Collector`sGuide 1921-; McMahon, Morgan E.; Vintage Radio, CA90274, USA. (1981)
Mentioned in William B.Duck Catalog No.6 (1921)

330
