Model: Feldstärkemessgerät HFH (BN15001)
Antique radios, Old Time Radios
Feldstärkemessgerät HFH (BN15001)
Country:
Germany
Manufacturer/Brand:
Rohde & Schwarz, München
Year: 1964 ??
Type:
Communication Receiver (also Amateur)Receiver used for civil commercial purposes, e.g. point-to-point maritime or aviation communications, used or second hand sets often used by radio amateurs. Often used also for military communications, partly special variants to military specifications.
Mod.-ID = 107906
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Superhet, double/triple conversion; IF-Freq. 62/460Double or triple conversion superhet.
Doppelsuper oder (manchmal nur teilweise) Dreifachsuperhet.
Der Apparat verfügt über zwei Oszillatorsysteme auf zwei verschiedenen Zwischenfrequenzen (ZF). Dieses Prinzip gibt es bei Rundfunkempfängern aus Preisgründen sehr selten, doch bei kommerziellen und Amateurgeräten besserer Qualität ist das Verfahren öfters anzutreffen. Sinngemäss gilt das auch für Dreifachsuper und Kombinationen davon.
Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
Line AND Batteries (any type) / 115; 125; 220; 235 / 12 VoltLine supply as well as battery supply possible.
Alimentation secteur et alimentation de batterie possible.
Netz- und Batteriespeisung möglich.
Das Gerät - meist ein Reiseapparat - lässt sich aus dem Netz oder aus Batterien speisen, wobei es sich um Akkus oder Batterien handeln kann. Grosse Reiseempfänger ab Mitte 50er Jahre können einen im Gerät aufladbaren NiCd-Akku enthalten, der nun auslaufen kann
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org
Model: Feldstärkemessgerät HFH (BN15001)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
430 x 358 x 440 mm / 16.9 x 14.1 x 17.3 inch
Valves / Tubes
14:
D3aWeitverkehrsröhre (Poströhre)
(more
for members)
Transistors
12:
AC124Material/Aufbau/Pol.: Germanium Flächen PNP;
Form/Case: TO-1 K;
Daten/electr.data: I F: 50 mA; U F: 6 V; Isp: 6 µA; ß (beta): >42; N: 400 mW; Imax(Ic): 1 A; Umax(Uce): -32 V; f g(FT): 11 kHz; tmax: 75 °C.
Variante: AC124R = ohne Kühlklotz;
-
(more
for members)
Notes

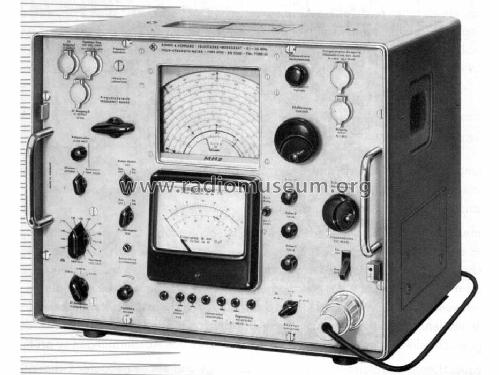

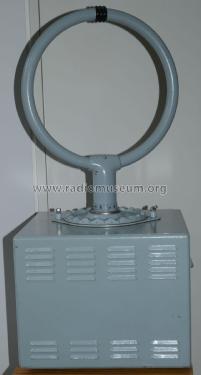

Feldstärkemessgerät für den Frequenzbereich von 0,1-30 MHz unterteilt in 10 Teilbereiche. Umfangreiches Zubehör: Rahmen I (0,1...0,4 MHz), Rahmen II (0,4...1,6 MHz), Rahmen III (1,6...30 MHz), Rahmendrehkranz, 2 induktive Tastantennen, 1 Stabantenne und 1 Antennenanpaßgerät.
ZF-Bandbreiten ± 100, 500 und 4000 Hz.
Eingesetzt für Feldstärkekontrolle, Ausbreitungsmessungen und im Labor als empfindliches Mikrovoltmeter.
Transistoren: 1x AC124, 8x OC28, 3x TF78/30 (Halbleiterliste: jeder Typ nur einmal).
Net weight
45 kg / 1587.3 oz
Mentioned in
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
This model was suggested by Geert Schulte.
