• Country
• Germany

• Manufacturer / Brand
• Rohde & Schwarz, PTE; München

• Year
• 1971 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 121294

• • alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Wave bands
• - without

• Power type and voltage
• Dry Batteries / 6 ×1,5 Volt

• Material
• Metal case

• from Radiomuseum.org

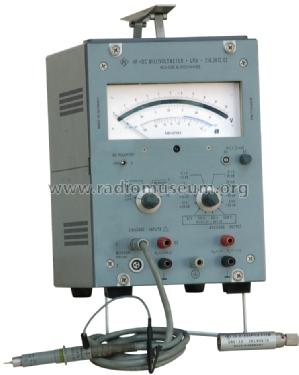

• Model: HF-DC-Millivoltmeter URV 216.3612.02 - Rohde & Schwarz, PTE; München

• Shape
• Tablemodel, high profile (upright - NOT Cathedral nor decorative).

• Dimensions (WHD)
• 162 x 238 x 275 mm / 6.4 x 9.4 x 10.8 inch

• Notes
• Messbereiche des Millivoltmeters. HF-Spannungen im (Frequenzbereich von 10KHz bis 2GHz) 0,5mV bis 10,5Volt
  Über Vorsteckteiler 20dB bis 100Volt und über 40dB Vorsteckteiler bis 1050Volt in 8 Bereichen
  Gleichspannung von 50µV bis 1050Volt bei Re=10 MOhm in 12 Bereichen
  Es können 2 Messköpfe gleichzeitig angeschlossen werden und wahlweise eingeschaltet werden
  Es ist ein Gleichspannungsausgang vorhanden für einen Schreiber oder Digitalvoltmeter
  Als Zubehör sind Vorsteckteiler, Adapter und Durchgangsköpfe vorgesehen.

• Net weight (2.2 lb = 1 kg)
• 4 kg / 8 lb 13 oz (8.811 lb)

• Source of data
• -- Original-techn. papers.

• Author
• Model page created by Rudolf Osterkamp. See "Data change" for further contributors.
