HF-Millivoltmeter URV3 (302.9014.02)

Rohde & Schwarz, PTE; München

Data
Forum
Pictures
Collections

  • Year
  • 1978
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 146240
    • alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

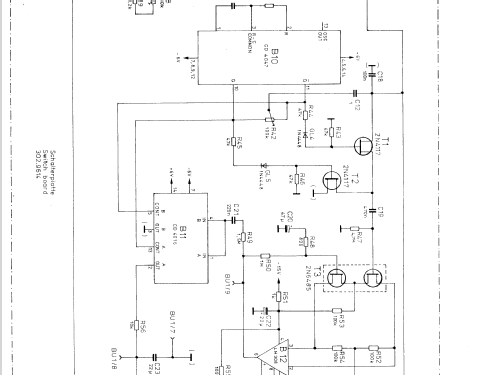

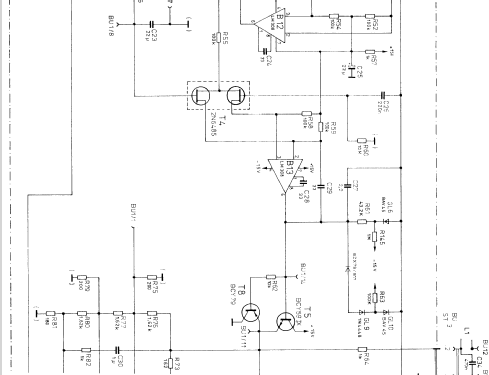

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 23
  • Semiconductors
  • Wave bands
  • - without
  • Power type and voltage
  • Line / Batteries (any type) / 220 / 4 x 1,5 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org

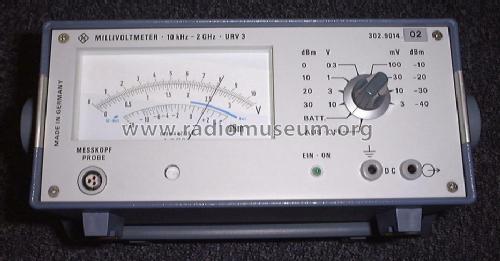

  • Model: HF-Millivoltmeter URV3 - Rohde & Schwarz, PTE; München
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 240 x 109 x 217 mm / 9.4 x 4.3 x 8.5 inch
  • Notes

  • HF-Millivoltmeter URV 3.
    10 kHz - 2 GHz, 0,7 mV bis 1050 V mit entsprechenden Tastköpfen; 50 und 75 Ohm; HF-Messbereich bis 100 V; Batterie-, Akku- oder Netzbetrieb.
    Das Stammkonzept stammt von 1978.

    Durchgangskopf: URV Z2 288.8010.04 (für 10kHz bis 1000 MHz, ca.1 mV bis 10 V).

  • Net weight (2.2 lb = 1 kg)
  • 2.5 kg / 5 lb 8.1 oz (5.507 lb)
  • Mentioned in
  • -- Original-techn. papers.
  • Literature/Schematics (1)
  • - - Manufacturers Literature (Neues von Rohde & Schwarz, Nr. 83, S.10 ff., Herbst 1978)
  • Author
  • Model page created by Joachim Küster. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model HF-Millivoltmeter is part of the collections of the following members.

Museums

The model HF-Millivoltmeter can be seen in the following museums.

Literature

The model HF-Millivoltmeter is documented in the following literature.

 Forum

Forum contributions about this model: Rohde & Schwarz, PTE: HF-Millivoltmeter URV3

Threads: 1 | Posts: 1

Dieses HF Millivoltmeter URV3 wurde im Jahr 1978 bei Rohde&Schwarz Muenchen entwickelt, und zwar durch unser Mitglied, Tilman Betz.

Besonderheit:Nahezu traegheitsfreie Anzeige durch extrem schnellen Regelkreis und spezieller Beschleunigungsschaltung fuer das Drehspulinstrument.

Herr Betz hat dort natürlich noch weitere Geräte entwickelt, wie z.B. das  bei uns geführte
URV 216.3612.02; HF-DC-Millivoltmeter,
UIG 203.5111; Mikrovoltmeter und
URV5 ; RF-Millivoltmeter

Hoffentlich tauchen bei uns noch weitere von ihm entwickelte Geräte auf. Ich nehme an, dass er diese dann auch mit dem richtigen Verkaufsdatum und den Bestückungen versehen kann. Sicher wird er bei Bedarf Hilfestellungen geben.

Ernst Erb, 05.Apr.11

Weitere Posts (1) zu diesem Thema.
