Model: Kapazitätsmeßgerät KRHT (BN502)
Antique radios, Old Time Radios
Kapazitätsmeßgerät KRHT (BN502)
Country:
Germany
Manufacturer/Brand:
Rohde & Schwarz, München
Year: 1937 ?
Type:
Alle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.Service- or Lab Equipment
Mod.-ID = 138076
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Power type and voltage
Battery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.Batteries (storage and/or dry) / 4/120 Volt
Loudspeaker/pwr.out
This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.- For headphones or amp.
from Radiomuseum.org
Model: Kapazitätsmeßgerät KRHT (BN502)
Material
Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Dimensions (WHD)
180 x 270 x 340 mm / 7.1 x 10.6 x 13.4 inch
Valves / Tubes
1:
RE084
Notes

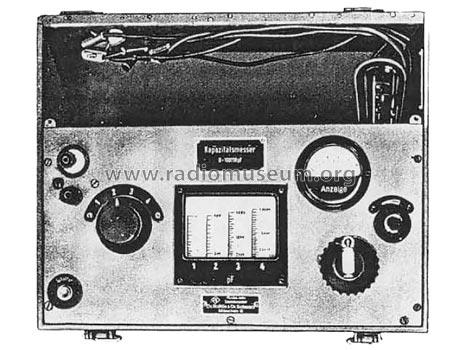

Das KRHT dient zur Messung von Kapazitäten nach dem Resonanz-Meßverfahren im Bereich von 0,1 bis 100000pF (unterteilt in 4 umschaltbare Teilbereiche). Die Messgenauigkeit beträgt ±1%. Es wurde auch als Antennenmeßkoffer eingesetzt.
An Stelle der eingebauten Batterien wurden Koffergeräte mit Netzanschluß 110/220V (BN5021) oder für den Anschluß an Batterie und Netz umschaltbar (BN5022) hergestellt. Der Preis gilt für das Jahr 1938.
This model was suggested by Geert Schulte.
Quelle: PTE-Produktkatalog 1938
Quelle: Meßgeräte-Kennblatt 234050 MNArs Hamburg 1944
No further information
on
Kapazitätsmeßgerät KRHT (BN502) (Rohde & Schwarz, München)
