Polyskop III SWOB BN4247

• Country
• Germany

• Manufacturer / Brand
• Rohde & Schwarz, PTE; München

• Year
• 1970 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 117527

• • alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

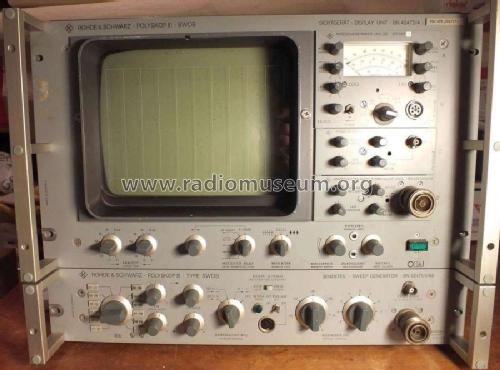

• Picture

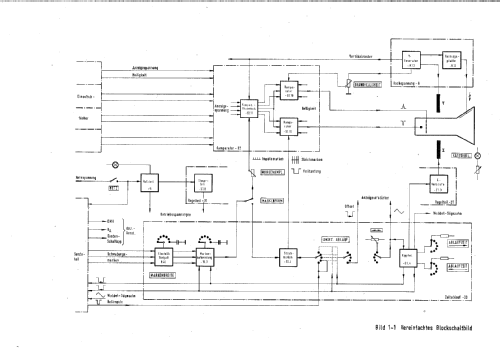

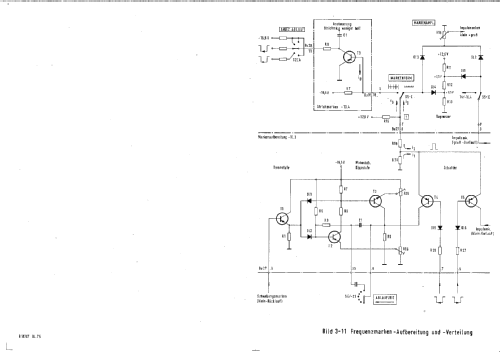

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 1

• Valves / Tubes
• M28-121GM

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Alternating Current supply (AC) / 115-235 Volt

• Material
• Metal case

• from Radiomuseum.org
• Model: Polyskop III SWOB BN4247 - Rohde & Schwarz, PTE; München

• Shape
• Boatanchor (heavy military or commercial set >20 kg).

• Dimensions (WHD)
• 483 x 374 x 424 mm / 19 x 14.7 x 16.7 inch

• Notes

• Breitband-Wobbelgenerator 0,1-1250 MHz in 12 Bereichen. FS-Bildrohr 210 X 160 mm. Das Gerät besteht aus einem Sendeteil (SWEEP Generator BN42471/60) und einem Sichtgerät (BN42472).

  Technische Daten

  • Sendefrequenz 0,1-1250 MHz (richtet sich nach der Bestückung des Sendeteils)
  • Wobbelfrequenz bis 25 Hz
  • Hubeinstellbereich 0,05% - 100%,
  • HF-Ausgang 0,8 Veff bei 50, 60 und 75 Ohm
  • Teiler der Ausgangsspannung 0-70 dB in 1 dB Schritten
  • Frequenzmarken intern (1,10, 100 MHz) oder extern (variabel) einstellbar

• Net weight (2.2 lb = 1 kg)
• 45 kg / 99 lb 1.9 oz (99.119 lb)

• Mentioned in
• Funk-Technik (FT) (9/1970, S. 295 / Werbeanzeige)

• Author
• Model page created by Manfred Seidel. See "Data change" for further contributors.
