Model: Fernseh-Boy

Antique radios, Old Time Radios

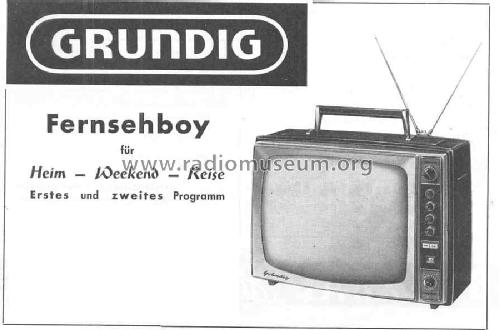

Fernseh-Boy

Country: Germany Manufacturer/Brand: Grundig (Radio-Vertrieb, RVF, Radiowerke)
Year: 1961 – 1963 Type: Television Receiver (TV)Television receiver.
Alle Arten von Fernsehempfängern, angefangen von mechanischen Systemen, zu Röhren- und schliesslich zu IC-Systemen finden Sie unter diesem Typ. Es gibt im Radiokatalog (Ernst Erb) aber nur einige Beispiele davon. Nur durch Selbstinitiative wird dieses virtuelle Museum bzw. dieser KATALOG auch in dieser Richtung vollständiger. TV-Sammler sind gesucht! Mod.-ID = 22835 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 38900 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Specialities Radio Control (+Remote Contr.)
Power type and voltage AC/DC-set / 220 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).
www.radiomuseum.org Model: Fernseh-Boy Material Leather / canvas / plastic - over other material
Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 520 x 390 x 320 mm / 20.5 x 15.4 x 12.6 inch
Valves / Tubes 18: AW47-91Betr. Daten:
Uf=6.3V If=300mA, Indirekt geheizt,
Ua=16KV, Ug2=500V,Ug4=0..400V.
Ug1 sperr bei Ug2=400V= -77..-40V,
Ug1 sperr bei Ug2=500V=-93..-50V.
Spez.Sockel: Jetec B7-208
1=f, 2=g1, 3=g2, 4=g4, 6=g1, 7=k, 8=f.
Masse:
305 x 384mm, länge 302mm +/- 8mm,
Ablenkwinkel 110°.
Gewicht: 6.5 kg.
Bildröhre elektrostatisch fokusiert, magnetisch abgelenkt,metallhinterlegter Schirm.
Daten aus Telefunken Taschenbuch von 1969. (more for members)
Notes VHF/UHF.
Net weight 17 kg / 599.6 oz
Price in first year of sale 1055 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1961/62Das Gerät ist gelistet im Handbuch des Rundfunk-& Fernseh-Grosshandels von 1961/62 durch VDRG, Verlag für Radio-Foto-Kino. / Radiokatalog Band 2, Ernst Erb

No further information on

Fernseh-Boy (Grundig (Radio-Vertrieb, RVF, Radiowerke))
