Model: 1° oscillatore modulato
Antique radios, Old Time Radios
1° oscillatore modulato
Country:
Italy
Manufacturer/Brand:
Radio Scuola Italiana; Torino
Year: 1950 ??
Type:
Radio Repair EquipmentAlle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.
Mod.-ID = 108954
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Wave bands
Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage
Alternating Current supply (AC) / 110-220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
www.radiomuseum.org
Model: 1° oscillatore modulato
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
200 x 170 x 90 mm / 7.9 x 6.7 x 3.5 inch
Valves / Tubes
1:
6BA6
Notes

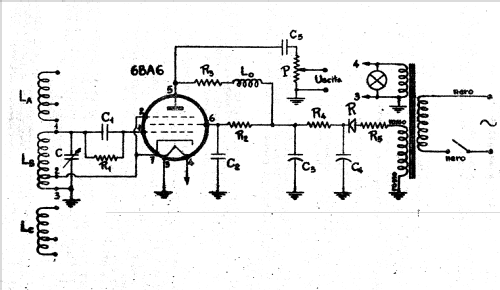

Il circuito oscillatorio è il tipico Hartley con reazione catodica, la modulazione del segnale avviene interrompendo ritmicamente a circa 400 Hz l'oscillazione in alta frequenza generata dalla valvola.
Le frequenze emesse: oc 15-30 e 26-60 mt; om-ol 150-700 mt.
N. 1 diodo al selenio per la tensione anodica.
La scala è numerica, per conoscere la frequenza emessa esiste una apposita tabella.
Mentioned in
-- Original-ProspectProspektangaben des Herstellers aus der Zeit der Fabrikation.
This model was suggested by Giuseppe Antonio Tusini.
