Model: 448GWLK (448 GWLK)



Old radios, englishAlte Radios, deutschRadios antiguas, españolMusée de radio, francaisRadio antiche, italiano Antique radios, Old Time Radios

Please click your language flag. Bitte Sprachflagge klicken.

448GWLK (448 GWLK)
Country: Germany Manufacturer/Brand: SABA; Villingen
Year: 1937 / 1938 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 6645 previous | Result List | next | New search for Radios etc. Schematics etc.: 3 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 468 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits 7 AM circuit(s);
Wave bands Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage AC/DC-set / 110-240 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org Model: 448GWLK (448 GWLK) Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 565 x 370 x 330 mm / 22.2 x 14.6 x 13 inch
Valves / Tubes 6: CK1     (more for members)
Notes ZF=468/492; Wellenvisier; var.BBr. Schrägskala, Klappdeckel
Net weight 20.5 kg / 723.1 oz
Price in first year of sale 326 RM
Collectors prices 7 Collector prices (for members)
Source of data Handbuch WDRG 1937 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-RöhrenbestückungDie Schaltung ist in den 11 Bänden von Lange-Nowisch und bei Schenk-Regelien aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Mentioned in Radio-Vademecum; StalemanCa. 1955, Nachdruck ca. 90er Jahre.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.

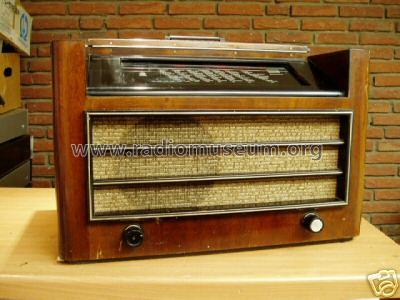

Bild ebay Bild ebay
Further information on

448GWLK (448 GWLK) (SABA; Villingen)

saba: 448GWLK (448 GWLK);   (05.07.2007)  Mümin ÖnütHits: 320     Replies: 1 Hallo Forum zur Zeit unternehme ich eine Reparaturversuch an einem Gerät aus der Sammlung Hüserich. Leider hat ein früherer Bastler an der Platine der Spannungsumschaltung diverse Drähte abgeknipst. Wer hat dieses Gerät in seiner Sammlung, der mir ein aussagekräftiges Bild des Bereichs zuschicken könnte, möglichst im nach hinten abgeklappten Zustand der Platine. Ich weiß zwar, daß das Gerät selten ist, aber die ungewöhnliche Form und die Röhrenbestückung mit den C-Röhren erscheinen mir interessant genug, um noch einige Versuche zur Wiederinbetriebnahme zu machen. Vielen Dank im Voraus Mümin Önüt
