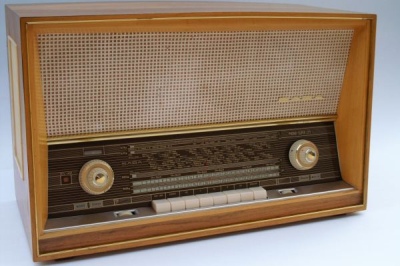

Model: Freudenstadt 11 Stereo
Antique radios, Old Time Radios
Freudenstadt 11 Stereo
Country:
Germany
Manufacturer/Brand:
SABA; Villingen
Year: 1961 / 1962
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 23836
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 10 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 460/6750 kHz
Tuned circuits
6 AM circuit(s);
9 FM-circuit(s)
Wave bands
AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).Broadcast, Long Wave, Short Wave plus FM.
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 110; 125; 150; 220 Volt
Loudspeaker/pwr.out
4 built-in loudspeakers of any principle.
4 haut-parleurs.
4 Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät.4 Loudspeakers
from Radiomuseum.org
Model: Freudenstadt 11 Stereo
Material
Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape
Tablemodel with Push Buttons.
Dimensions (WHD)
620 x 385 x 285 mm / 24.4 x 15.2 x 11.2 inch

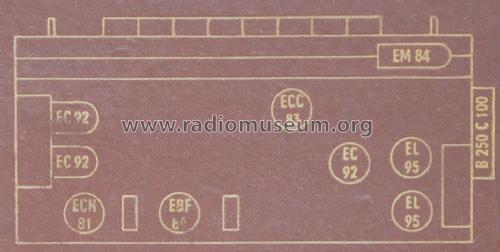

Valves / Tubes
9:
= 1/2 ECC81 / 12AT7EC92
(more
for members)
Notes
Dioden: 2× RL232. Stereo-NF-Verstärker mit zwei Endstufen je 2,5 W bzw. 6 W im Gegentakt-Mono-Betrieb.
More pictures
More information on
Freudenstadt 11 Stereo (SABA; Villingen)
Liebe Radiofreunde,
... wie bereits in einem thread zu einem anderen Thema von Marc Göritz ganz kurz angedeutet, fällt auch mir langsam auf, dass bei SABA-Modellen mit zwei EC92 im Empfangsteil wie Freudenstadt, Wildbad, Meersburg etc. extrem häufig bei einer der beiden Röhren die Abschirmhaube fehlt. Die Fassung sieht eine solche jedoch vor:
Ich könnte mutmaßen, dass nach einem Röhrenersatz der Techniker die Haube absichtlich nicht wieder aufgesetzt hat!? Aber vielleicht ist das wirklich Zufall? Es scheint auch immer die hintere Röhre zu betreffen. Da ich genügend Hauben da habe, um diese zu ersetzen, frage ich einmal in die Runde, ob es irgendeine Begründung gäbe, diese wegzulassen...
Grüße
Stefan Weigelt
More...
Greetings Gentlemen,
Does any member know if the chassis of the "Freudenstadt Stereo 11 International" variant has the 7-pin socket or the 9-pin socket to receive the optional FM Stereo decoder?
Respectfully,
Robert Sarbell
More...
