Model: Freudenstadt 200 Stereo HiFi
Antique radios, Old Time Radios
Freudenstadt 200 Stereo HiFi
EC92-9 tubes
Country:
Germany
Manufacturer/Brand:
SABA; Villingen
Year: 1961 / 1962
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 71846
previous
|
Result List
|
next
|
New search for Radios etc.

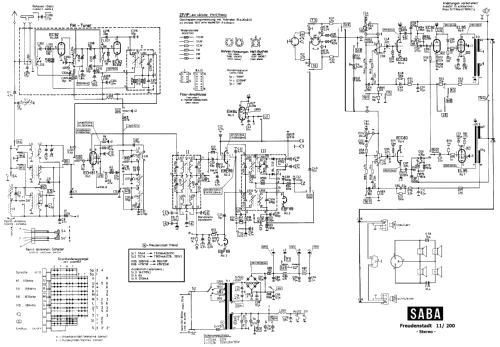

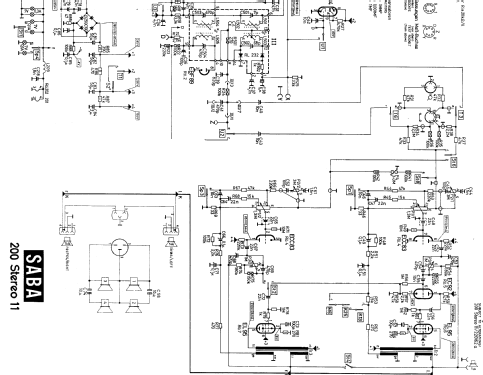

Schematics etc.: 7 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 460 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
9 FM-circuit(s)
Wave bands
Broadcast, 2 Short Wave plus FM.Bei der KW kann es sich um einen Gesamtbereich plus gespreiztes Band oder um zwei Bänder ohne Gesamtbereich handeln.
Power type and voltage
Alternating Current supply (AC) / 115 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
4 Loudspeakers4 built-in loudspeakers of any principle.
4 haut-parleurs.
4 Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät.
/ 6 W
www.radiomuseum.org
Model: Freudenstadt 200 Stereo HiFi EC92-9 tubes
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel with Push Buttons.
Dimensions (WHD)
620 x 385 x 285 mm / 24.4 x 15.2 x 11.2 inch
Valves / Tubes
9:
EC92= 1/2 ECC81 / 12AT7
(more
for members)
Notes
Export model - see also variants 8 tubes and ECC85 (8 tubes). All Stations on the radio are in English. The case most probably is the same as Freudenstadt 11 Stereo from 1961/62 but this one has 8 tubes - according to Alan Scott. FM: 88-108Mc, SW: 5,8-18,9Mc, Marine: 1,55-18,9Mc, BC: 510-1630Kc. Rectifiers B250 C125. Tuner with 2 x EC92.
Net weight
14.7 kg / 518.5 oz
This model was suggested by Ernst Erb.
