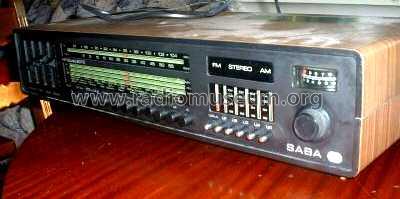

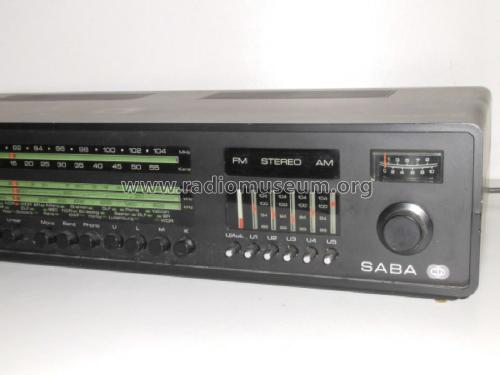

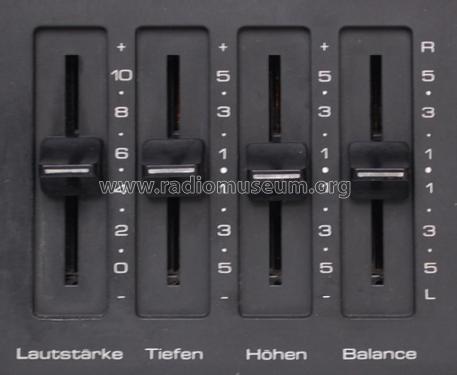

HiFi Studio 8070 Stereo K

• Country
• Germany

• Manufacturer / Brand
• SABA; Villingen

• Year
• 1974–1978

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 124744

• • Brand: Schwer & Söhne, GmbH

• Picture

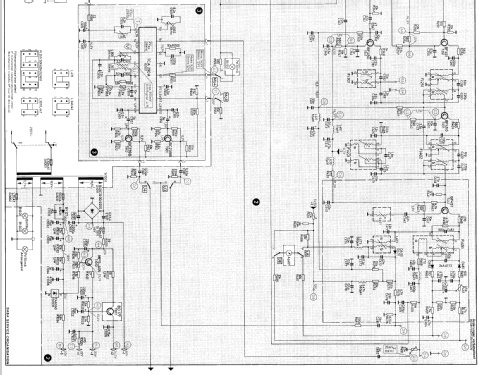

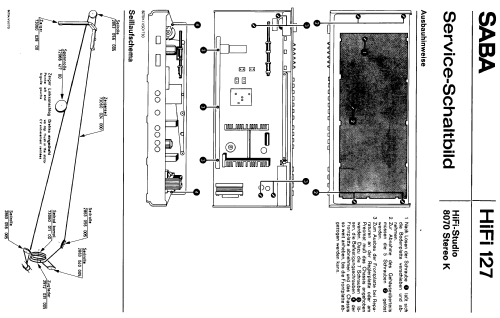

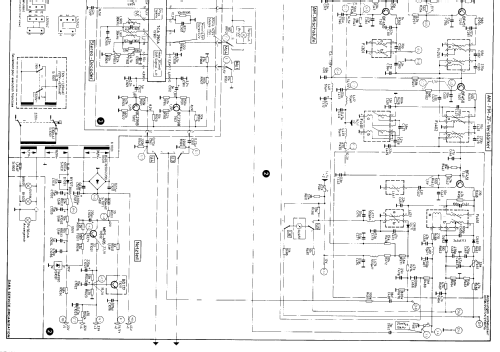

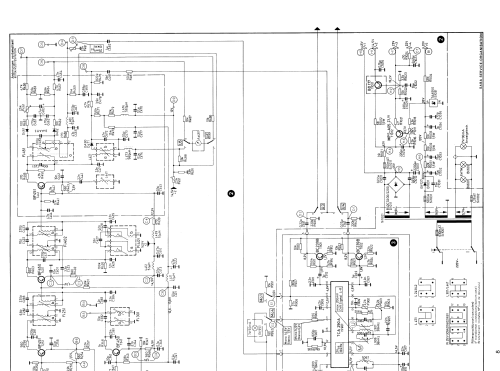

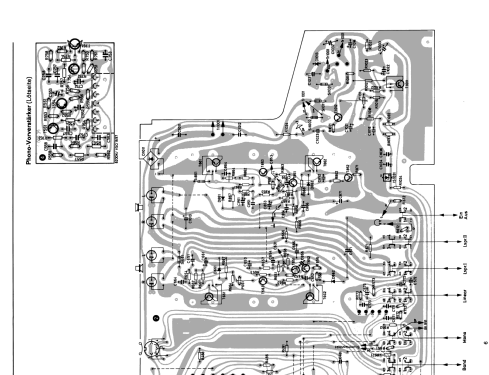

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 34

• Semiconductors
• BD697 BD698 BD697 BD698

• Tuned circuits
• 8 AM circuit(s)     12 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 36 W (undistorted)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: HiFi Studio 8070 Stereo K - SABA; Villingen

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 590 x 120 x 250 mm / 23.2 x 4.7 x 9.8 inch

• Notes

• ICs: 2.
  Stereo-Anlage. Ausgangsleistung: 2× 18 W (Sinus). Zwei Lautsprecherboxen (205×400×140 mm), Typ HiFi-Box 35K, mit je 2 LS gehören zum Lieferumfang. Gehäusefarben gemäß Saba-Katalogen: nußbaumfarbig, mattweiß, schwarz. Die zugehörigen Boxen jeweils dazu passend. Verkauf (auch) über die Weltfunk anlässlich der Funkausstellung 1975

  Im Handbuch VDRG 1974/75 lediglich als HiFi Studio 8070 bezeichnet.

• Net weight (2.2 lb = 1 kg)
• 6.6 kg / 14 lb 8.6 oz (14.537 lb)

• Source of data
• Handbuch VDRG 1974/1975

• Mentioned in
• Handbuch VDRG 1975/1976

• Literature/Schematics (1)
• Handbuch VDRG 1976/1977

• Literature/Schematics (2)
• Handbuch VDRG 1977/1978

• Literature/Schematics (3)
• Katalog RFP 1974

• Literature/Schematics (4)
• -- Original-techn. papers.

• Author
• Model page created by Bernd P. Kieck. See "Data change" for further contributors.
