Model: Juwel W
Antique radios, Old Time Radios

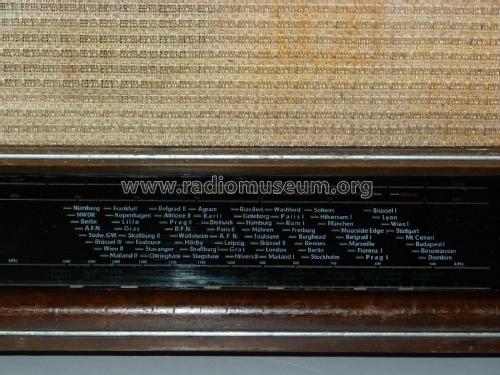

Juwel W
Country:
Germany
Manufacturer/Brand:
SABA; Villingen
Year: 1949 / 1950
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 6571
previous
|
Result List
|
next
|
New search for Radios etc.

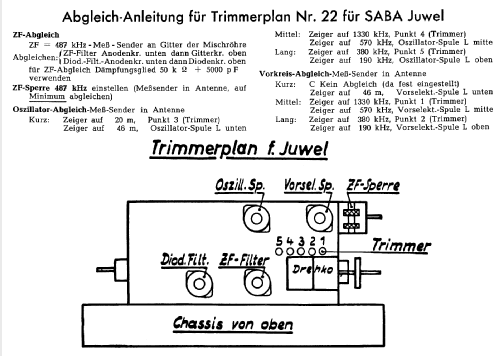

Schematics etc.: 2 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 487 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
Alternating Current supply (AC) / 110; 125; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org
Model: Juwel W
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
460 x 352 x 227 mm / 18.1 x 13.9 x 8.9 inch
Valves / Tubes
4:
ECH42Osz.-/Mischröhre bis 30MHz, Osz.Spannung zw. 7 und 10 Veff, Schirmgitter-Spannungsteiler kann gleichzeitig auch für das Schirmgitter der EAF42 oder EF41 verwendet werden,
(more
for members)
Notes
gl.Preis mit Mag.Auge??
Net weight
9.8 kg / 345.7 oz
Price in first year of sale
298
DM
Collectors prices
8 Collector prices (for members)
Circuit diagram reference
Lange-NowischDie Schaltung findet sich in der Schaltplansammlung von Lange-Nowisch. Diese 11 Bände tauchen sehr oft auf Radio-Flohmärkten auf. Band 10 und 11 behandeln ausschliesslich Schaltungen aus Österreich.
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.
Juwel W Chassis mit UKW-AW2 Nachrüstsatz
Bild aus ebay
More pictures
Further information on
Juwel W (SABA; Villingen)
Guten Tag! Das Saba Juwel W (M) aus dem Jahre 1949 empfängt serienmäßig nur L M K. Eine Vorrüstung für UKW ist aber vorhanden, d.h. die Senderskala hat auch ein UKW-Band und der Wellenschalter hat eine Position Q/UKW. Q steht wohl für Quelle oder auch Tonabnehmer. Hier im radiomuseum.org werden unter SABA Vorsatzemfpänger einige gelistet, die augenscheinlich auch für das Juwel W passen könnten. Wer kennt sich sich aus und kann den passenden Typ nennen, oder passen mehrere? Axel Harten.
