Model: KVS15 (KVS 15)

Antique radios, Old Time Radios

KVS15 (KVS 15)

Country: Germany Manufacturer/Brand: SABA; Villingen
Year: 1937 – 1939 Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Mod.-ID = 6650 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Audio-Amplification; 1 AF-stage(s)AF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb. / 12.5 W

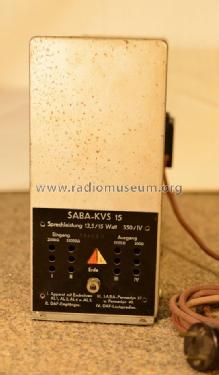

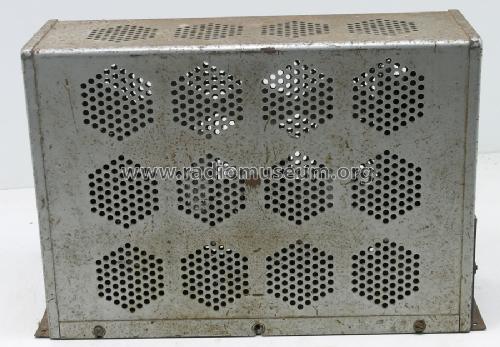

www.radiomuseum.org Model: KVS15 (KVS 15) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 370 x 240 x 120 mm / 14.6 x 9.4 x 4.7 inch
Valves / Tubes 3: AL5Für größere Sprechleistung erschienen ab 1936 Endröhren mit 18 statt bisher nur 9 W Anodenleistung. In Europa waren es die Pentoden AL5 (4Vf) und EL5 (6,3Vf), in den USA die erste und berühmteste Strahlbündel-Tetrode der Welt, die 6L6. Ende 1937 baute auch Telefunken die AL5 als Strahlbündel-Tetrode. [Jacob Roschÿ, 5May2003] (more for members)
Notes Eingangs-Steuerspannungen: 58 V am Trioden-Eingang, 10 mA am Pentoden-Eingang; Ausgangs-Impedanzen: 200 und 3500 Ohm.
Net weight 8 kg / 282.2 oz
Price in first year of sale 135 RM

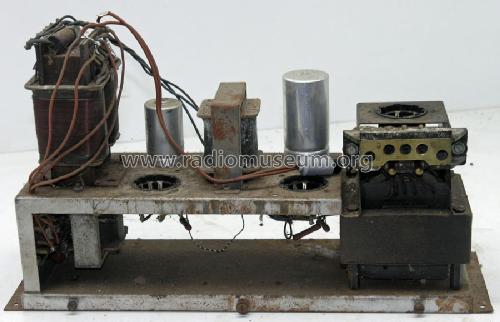

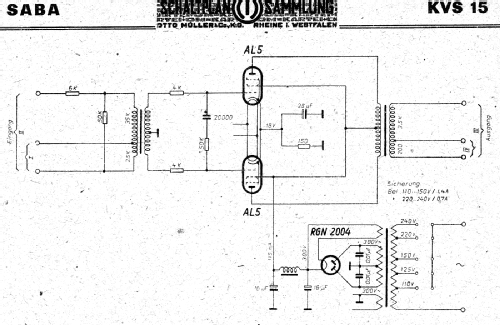

Circuit diagram reference Lange + FS-BestückungstabellenDie Schaltung ist in den 11 Schaltungsbüchern von Lange-Nowisch aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet.
Mentioned in Saba-DiplomarbeitGerät aufgeführt in der Saba-Diplomarbeit von Sissi Hörzinger von 1973.

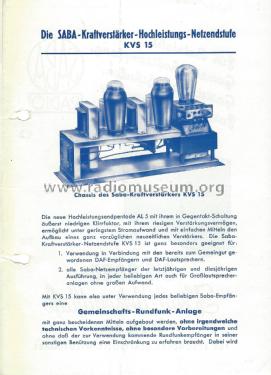

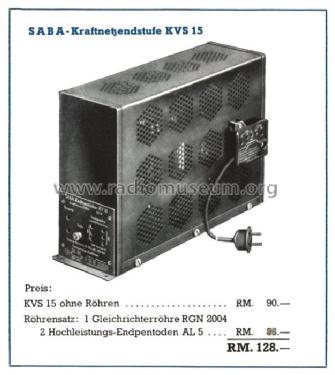

Aus einem 8-seitigem Firmenprospekt

Original prospekt.
