Lindau Automatic 8
Country:
Germany
Manufacturer/Brand:
SABA; Villingen
Year: 1957 / 1958
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 21403
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 4 (for
members)
Principle
Super-Heterodyne (Super in general)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
8 AM circuit(s);
11 FM-circuit(s)
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Details
Changer (Record changer)Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
;
Radio Control (+Remote Contr.)
Power type and voltage
Alternating Current supply (AC) / 110; 130; 155; 185; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
4 Loudspeakers4 built-in loudspeakers of any principle.
4 haut-parleurs.
4 Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät.
/ 12 W
www.radiomuseum.org
Model: Lindau Automatic 8
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Console with Push Button Tuning.
Dimensions (WHD)
1230 x 860 x 430 mm / 48.4 x 33.9 x 16.9 inch
Valves / Tubes
12:
EC92= 1/2 ECC81 / 12AT7
(more
for members)
Notes
Phono-Chassis = Dual 1004.
Net weight (2.2 lb = 1 kg)
68 kg / 149.9 lb
Price in first year of sale
1490
DM
Collectors' prices
1 Collector price
(for members)
External source of data
Erb
Source of data
HdB d.Rdf-& Ferns-GrH 1957/58Das Gerät ist gelistet im Handbuch des Rundfunk-& Fernseh-Grosshandels von 1957/58 durch VDRG, Verlag für Radio-Foto-Kino.
und Tonband

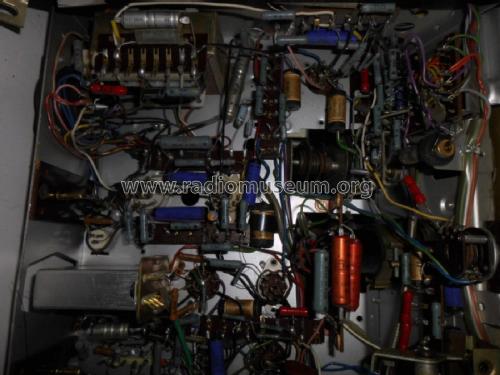

More pictures
Further information on
Lindau Automatic 8 (SABA; Villingen)
Hallo und einen schönen Sonntag
Suche Hilfe bei der Rep. meiner Truhe .Habe diese gestern bekommen und musste feststellen,das sich in der Truhe mal eine Maus eingerichtet hatte. Bei genaueren Untersuchung musste ich leider feststellen,das sich die Maus am AÜ wohl eine kleine Nachspeise geholt hat . Mehrere Drähte ( ca. 10 Stück )sind durchtrennt.
Da ich vermutlich keinen Original AÜ mehr bekommen werde,wollte ich mal wissen , ob jemand schon mal ein solches Problem hatte bzw. ob man den AÜ reparieren kann ? Oder ist ein Austausch durch einen neuen AÜ z.B. von BTB für 59 Euro sinnvoller ? Kennt jemand die genauen Daten des AÜ's ?
Mit freundlichem Gruß
Bernd Freytag
More...
Schnurlaufbild für SABA Freiburg Automaitc 8, SABA Truhe Lindau Automatic 8 und SABA Truhe Württemberg 8 sind genau gleich: Seillängen: Ferrit-Antriebs-Seil: 1517 mm; UKW-Zeiger-Seil 1680 mm; UKW-Antriebs-Seil: 753 mm; UKW-Hebel-Seil 258 mm; AM-Zeiger-Seil 1223 mm und AM-Antriebs-Seit 571 mm. Die genauen Seilführungen bzw. Schnurlaufbilder der Seilzüge finden Sie mit Klick auf eine der "Techn.Unterlagen" bzw. bei "Mehr Pläne". Der Seilzug ist jeweils dreidimensional dargestellt.
Natürlich finden Sie da auch den Schaltplan . Der ist zudem ein Muster , wie Schaltpläne bei uns für ein 12-Röhren-Gerät inkl. sehr gut lesbarer Werte der Bauteile etc. ab einem PNG-8 automatisch auf ein PDF Format A4 gewandelt wurde. Natürlich finden Sie auch umfassende Abgleichunterlagen bei den technischen Unterlagen inkl. Abbildungen der Orte zum Abgleich. Dazu eine allgemeine Beschreibung. Das ist typisch für die gute Dokumentation von SABA, die erst den Mitgliedern von www.radiomuseum.org erlaubt hat, solche Dokumente für Sie hoch zu laden.
Beachten Sie, dass Sie jederzeit gratis die Reader-Software von Adobe laden können, um die neusten Möglichkeiten zur Bildbetrachtung von PDF's verwenden zu können. Auch mit älteren Varianten können Sie allerdings auf einfache Weise Teile von Schaltplänen auswählen und vergrössert ausdrucken, wenn Pläne, wie dieser hier sehr, viele kleingedruckte Werte bieten. Hier finden wir wohl die obere Grenze für einen A4-Ausdruck, bei dem man auch ohne Lupe alle Werte der sehr zahlreichen Bauteile lesen kann. Die Lupe zeigt erst, wie gestochen scharf dieser Plan mit nur 289 KB Speichergrösse ausdruckbar ist.
