Meersburg (nicht SABA Mersburg) WUA
Country:
Germany
Manufacturer/Brand:
SABA; Villingen
Year: 1950 / 1951
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 6592
previous
|
Result List
|
next
|
New search for Radios etc.

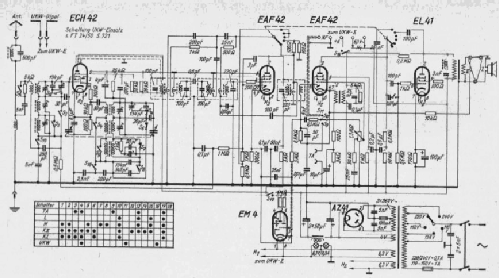

Schematics etc.: 1 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 472 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
7 AM circuit(s);
Wave bands
Broadcast, (BC) Long Wave (LW), 2 x SW and FM.LW, MW/BC, two SW plus FM (long-, medium-, short waves plus FM). GO (OL), PO (OM), 2 fois OC et MF (onde ultra-courte, bande FM ou MF).
LW, MW, 2 x KW und UKW.
Kann zwei unterteilte KW Bereiche bedeuten - z.B. 16-25 und 31-49m-Band oder KW durchgehend plus gespreiztes 49m-Band - selten aber auch einfach KW-Lupe (Spreizung mit separater Bedienung).
Power type and voltage
Alternating Current supply (AC) / 110; 125; 150; 220; 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 22 cm = 8.7 inch
www.radiomuseum.org
Model: Meersburg (nicht SABA Mersburg) WUA
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Dimensions (WHD)
490 x 385 x 222 mm / 19.3 x 15.2 x 8.7 inch
Valves / Tubes
7:
ECH42Osz.-/Mischröhre bis 30MHz, Osz.Spannung zw. 7 und 10 Veff, Schirmgitter-Spannungsteiler kann gleichzeitig auch für das Schirmgitter der EAF42 oder EF41 verwendet werden,
(more
for members)
Notes
[FS5016] eingebauter Vorsatz UKW-S (siehe dort). Trafogegenkopplung. Bei der einfachen Suche bitte nie den Hersteller/Marke eingeben. Hier haben wir dies nur zu dem Zweck mit einbezogen, dass Sie das wissen können (Blaue Info-Knöpfe klicken!). Für SABA Meersburg (nicht Mersburg) WUA schreiben wir sonst einfach Meersburg WUA ohne SABA - es gibt bei Google einige Einträge mit Mersburg statt Meersburg, darum hier erwähnt.
Net weight
15.5 kg / 546.7 oz
Price in first year of sale
325
DM
Collectors prices
1 Collector price
(for members)
Source of data
Kat.d. Rundf.Gr.Handel 1950/51Katalog des Rundfunk-Grosshandels 1950/51 (VERG)
/ Radiokatalog Band 1, Ernst Erb
Mentioned in
Funk-Technik (FT)In der Zeitschrift Funk-Technik (61, FT) geführt. Die aufgeführten Zahlen (JJNN) zeigen das Ausgabejahr, gefolgt von der Nummer. Autor ist Curt Rint. Die Zeitschrift kommt aus dem Wedding-Verlag GmbH, Berlin.
(5102)
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.
EBAY Verkäufer: Holzradionr: 6560646811
Verkäufer bei EBAY: HolzradioNr: 6560646811
