Model: S35G (S 35 G) = SG35 (SG 35)
Antique radios, Old Time Radios
S35G (S 35 G) = SG35 (SG 35)
Country:
Germany
Manufacturer/Brand:
SABA; Villingen
Year: 1930 / 1931
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 6737
previous
|
Result List
|
next
|
New search for Radios etc.

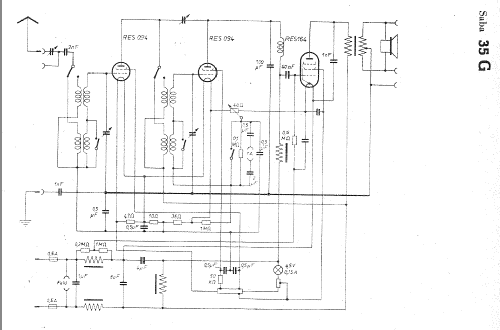

Schematics etc.: 2 (for
members)
Principle
TRF with reaction (regenerative); 1 RF-stage(s); 1 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
2 AM circuit(s);
Wave bands
Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage
Direct Current supply (DC) / 220 VoltDC set.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Appareil à courant continu.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Gleichstromnetz-Gerät
Das Gleichstromnetz erfordert, dass der Stecker richtig gepolt sein muss, damit der Apparat spielt und keine Spannung auf dem Chasses gegen Erde auftritt!
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: S35G (S 35 G) = SG35 (SG 35)

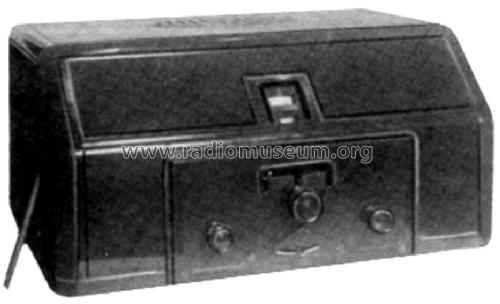

Material
Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.
Dimensions (WHD)
400 x 200 x 300 mm / 15.7 x 7.9 x 11.8 inch
Valves / Tubes
3:
RES094s
(more
for members)
Price in first year of sale
195
RM
+
Source of data
Katalog Prohaska 1930/31 (dick)Radio-Zentrale Prohaska 1930/31 (zweite, dicke Variante!)
/ Radiokatalog Band 1, Ernst Erb
Circuit diagram reference
Lange + FS-BestückungstabellenDie Schaltung ist in den 11 Schaltungsbüchern von Lange-Nowisch aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet.
Mentioned in
Saba-DiplomarbeitGerät aufgeführt in der Saba-Diplomarbeit von Sissi Hörzinger von 1973.
Radio-Zentrale Alex.V.Prohaska GmbH Berlin 1030/31
No further information
on
S35G (S 35 G) = SG35 (SG 35) (SABA; Villingen)
