Model: Stereo Studio RPC963 (RPC 963)
Antique radios, Old Time Radios
Stereo Studio RPC963 (RPC 963)
Country:
Germany
Manufacturer/Brand:
SABA; Villingen
Year: 1976 – 1978
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 86002
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 6 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 460/10700Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
7 AM circuit(s);
11 FM-circuit(s)
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Details
Other Combination - see NotesCombination of several Recorders/Players or not listed combination of two. See (give) details in the notes.
Kombination von diversen Tonspeichergeräten oder sonst nicht spezifizierte Kombination von zwei. Details in den Bemerkungen.
Power type and voltage
Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Stereo Studio RPC963 (RPC 963)
Shape
Miscellaneous shapes - described under notes.
Dimensions (WHD)
630 x 200 x 375 mm / 24.8 x 7.9 x 14.8 inch
Transistors
36:
Notes
ICs: 2; Dioden: 18; LEDs: 4.
Kompaktanlage mit zwei Boxen 30M (22×33×14 cm), Stereo-NF-Verstärker mit 2 Endstufen je 17 W (Sinus); Kassetten-Recorder, Plattenspieler PE3044 (mit Shure M75D).
Source of data
Handbuch VDRG 1977Handbuch VDRG 1977Das Gerät ist zu finden im Handbuch des Rundfunk-und Fernsehgrosshandels VDRG von 1977.
Mentioned in
Handbuch VDRG 1976Handbuch VDRG 1976Das Gerät ist zu finden im Handbuch des Rundfunk-und Fernsehgrosshandels VDRG von 1976.
Literature/Schematics
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.

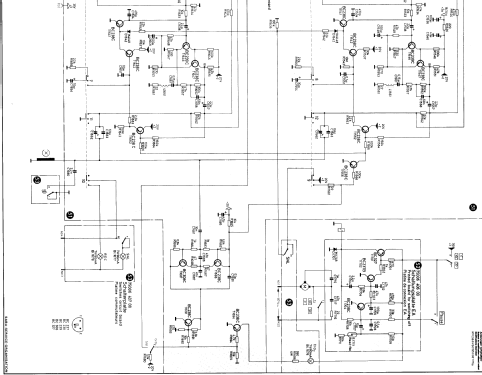

(SABA Service-Schaltbild "R 151")
This model was suggested by Jörg Kurrek.
