Model: Beta-St. G
Antique radios, Old Time Radios
Beta-St. G
Country:
Germany
Manufacturer/Brand:
Schaub und Schaub-Lorenz
Year: 1932 / 1933
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 6207
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
TRF Tuned-radio-frequency (straight) general; 1 RF-stage(s); 2 AF-stage(s); Anode bend detection
Tuned circuits
2 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Direct Current supply (DC) / 115-220 VoltDC set.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Appareil à courant continu.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Gleichstromnetz-Gerät
Das Gleichstromnetz erfordert, dass der Stecker richtig gepolt sein muss, damit der Apparat spielt und keine Spannung auf dem Chasses gegen Erde auftritt!
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Beta-St. G
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Dimensions (WHD)
445 x 310 x 235 mm / 17.5 x 12.2 x 9.3 inch

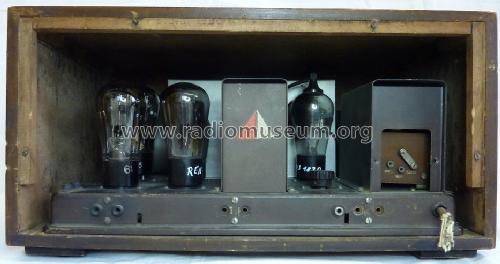

Valves / Tubes
5:
RENS1820Diese Röhre wird bei verschiedenen anderen Publikationen fälschlich als Schirmgitter-Tetrode gelistet.--- Näheres ist in einem Artikel der Funkschau vom 25.06.1933 beschrieben. Bitte lesen Sie den Thread weiter unten, vor allem Post 4.
(more
for members)
Notes
parallel
Price in first year of sale
250
RM
!
Source of data
Radio-Zentrale Prohaska 1932/33Im Katalog der Radio-Zentrale Prohaska 1932/33 aufgeführt.
/ Radiokatalog Band 1, Ernst Erb
No further information
on
Beta-St. G (Schaub und Schaub-Lorenz)
