Model: Burgund G
Antique radios, Old Time Radios
Burgund G
Country:
Germany
Manufacturer/Brand:
Schaub und Schaub-Lorenz
Year: 1932 – 1934
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 6173
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 470 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
Direct Current supply (DC) / 140-250 VoltDC set.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Appareil à courant continu.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Gleichstromnetz-Gerät
Das Gleichstromnetz erfordert, dass der Stecker richtig gepolt sein muss, damit der Apparat spielt und keine Spannung auf dem Chasses gegen Erde auftritt!
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: Burgund G
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Console with any shape - in general (details not known).
Dimensions (WHD)
460 x 820 x 290 mm / 18.1 x 32.3 x 11.4 inch
Valves / Tubes
5:
RENS1820Diese Röhre wird bei verschiedenen anderen Publikationen fälschlich als Schirmgitter-Tetrode gelistet.--- Näheres ist in einem Artikel der Funkschau vom 25.06.1933 beschrieben. Bitte lesen Sie den Thread weiter unten, vor allem Post 4.
(more
for members)
Notes

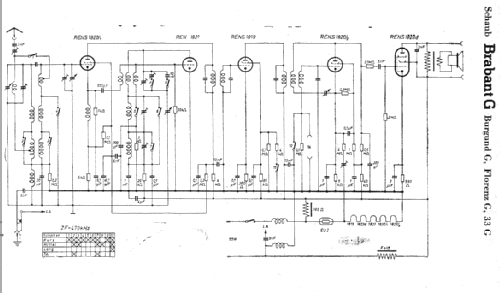

Ch=Brabant G etc.
Net weight (2.2 lb = 1 kg)
23.5 kg / 51.8 lb
Price in first year of sale
355
RM
+
Circuit diagram reference
Lange+Schenk+FS-RöhrenbestückungDie Schaltung ist in den 11 Bänden von Lange-Nowisch und bei Schenk-Regelien aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Mentioned in
Radio-Zentrale Prohaska 1933/34Katalog der Radio-Zentrale Prohaska von 1933/34.
No further information
on
Burgund G (Schaub und Schaub-Lorenz)
