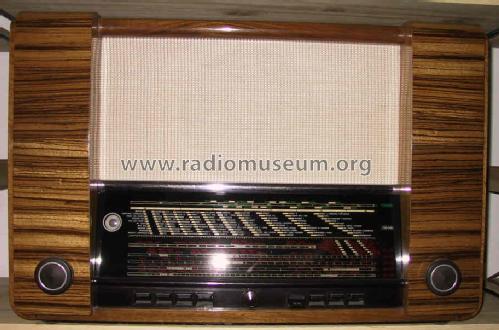

Model: Gross-S. SG42 (neu)
Antique radios, Old Time Radios
Gross-S. SG42 (neu)
Country:
Germany
Manufacturer/Brand:
Schaub und Schaub-Lorenz
Year: 1949 / 1950
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 6081
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 468 kHzSuperhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Tuned circuits
7 AM circuit(s);
Wave bands
Broadcast, Long Wave and more than two Short Wave bands.Langwellen-, Mittelwellen- und mehr als zwei Kurzwellenbereiche.
KW-Bereiche bedeuten meistens, dass ein KW-Bereich vorhanden plus gespreizte Bänder. Es kann sich aber auch um eine Anzahl KW-Bänder ohne ganzen Bereich handeln.
Power type and voltage
Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: Gross-S. SG42 (neu)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Dimensions (WHD)
670 x 440 x 325 mm / 26.4 x 17.3 x 12.8 inch
Valves / Tubes
7:
ECH11
(more
for members)
Notes
[FS4907; 572]; evtl. auch ab 1950/51 mit UKW (Mitt.Abele Feb. 1999)
Net weight
22.2 kg / 783.1 oz
Price in first year of sale
1090
DM
Collectors prices
1 Collector price
(for members)
Source of data
Rufag GmbH 1949Aufgeführt im Katalog der Rufag GmbH 1949, Fachgrosshandlung Rundfunk/Elektro, Göttingen.
/ Radiokatalog Band 1, Ernst Erb
Mentioned in
Funk-Technik (FT)In der Zeitschrift Funk-Technik (61, FT) geführt. Die aufgeführten Zahlen (JJNN) zeigen das Ausgabejahr, gefolgt von der Nummer. Autor ist Curt Rint. Die Zeitschrift kommt aus dem Wedding-Verlag GmbH, Berlin.
(4916)
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.
More pictures
Further information on
Gross-S. SG42 (neu) (Schaub und Schaub-Lorenz)
Wichtiger Reparaturhinweis: Vor dem Chassisausbau muß der Lautsprecher ausgebaut werden. Bei Nichtbeachtung zerbricht das Skalenglas! Andreas Steinmetz
