Model: Illustraphon 21

Antique radios, Old Time Radios

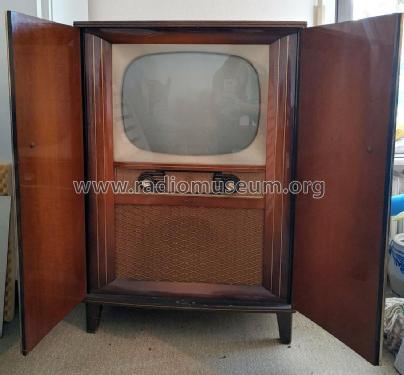

Illustraphon 21

Country: Germany Manufacturer/Brand: Schaub und Schaub-Lorenz
Year: 1955 / 1956 Type: Television Receiver (TV)Television receiver.
Alle Arten von Fernsehempfängern, angefangen von mechanischen Systemen, zu Röhren- und schliesslich zu IC-Systemen finden Sie unter diesem Typ. Es gibt im Radiokatalog (Ernst Erb) aber nur einige Beispiele davon. Nur durch Selbstinitiative wird dieses virtuelle Museum bzw. dieser KATALOG auch in dieser Richtung vollständiger. TV-Sammler sind gesucht! Mod.-ID = 20404 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 27500 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Details Radio Control (+Remote Contr.)
Power type and voltage AC/DC-set / 220 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out 2 LoudspeakersTwo built-in loudspeakers of any principle.
Deux haut-parleurs.
Zwei eingebaute Lautsprecher mit nicht erfasstem System.
www.radiomuseum.org Model: Illustraphon 21 Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Console with any shape - in general (details not known).
Dimensions (WHD) 760 x 1100 x 600 mm / 29.9 x 43.3 x 23.6 inch
Valves / Tubes 19: PCC84 (more for members)
Notes 12 VHF-Kanäle.
Net weight (2.2 lb = 1 kg) 74 kg / 163.1 lb
Price in first year of sale 1298 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1955/56Das Gerät ist im Handbuch des Rundfunk-& Fernseh-Grosshandels 1955/56 der VDRG aufgeführt (Verlag für Radio-Foto-Kinotechnik GmbH)

No further information on

Illustraphon 21 (Schaub und Schaub-Lorenz)
