Model: S12

Antique radios, Old Time Radios

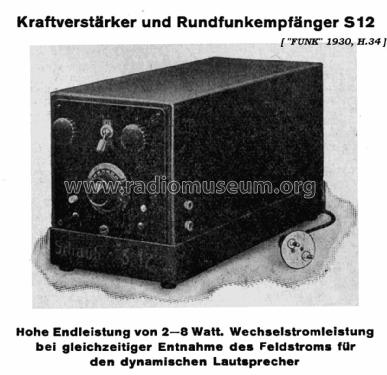

S12

Country: Germany Manufacturer/Brand: Schaub und Schaub-Lorenz
Year: 1930 / 1931 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 6238 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle TRF with reaction (regenerative); 2 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits 1 AM circuit(s);
Wave bands Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage Alternating Current supply (AC) / 110-220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org Model: S12 Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Dimensions (WHD) 140 x 160 x 310 mm / 5.5 x 6.3 x 12.2 inch
Valves / Tubes 4: REN1004Ersatzröhre AR4101 (more for members)
Notes ind.Rückk.
Price in first year of sale 150 RM +
Source of data Kat.Radio Arlt 1931Katalog Radio-Arlt & Co., für 1931, Vorwort aber aus Sept. 1930, Berlin-Charlottenburg. Aufgeführte Geräte könnten schon im Weihnachtsgeschäft 1930 auf dem Markt gewesen sein. / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Röhren in FS-BestückungstabellenDie als Nachdruck erhältliche Broschüre Funkschau Bestückungstabellen für Rundfunkempfänger erwähnt das Gerät mit Röhrenbestückung. Leider ist dieses Werk sehr mit Fehlern behaftet! Zudem oft nicht die Originalröhenbestückung geführt, sondern die mit moderneren Ersatzröhren (z.B. REN904 statt REN 804), was zu Schwingneigung führen kann.

No further information on

S12 (Schaub und Schaub-Lorenz)
