Model: Sonora UKW
Antique radios, Old Time Radios
Sonora UKW
Country:
Germany
Manufacturer/Brand:
Schaub und Schaub-Lorenz
Year: 1950 / 1951
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 6055
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 3 (for
members)
Principle
TRF with reaction (regenerative); 1 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Power type and voltage
AC/DC-set / 110; 125; 220 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 18 cm = 7.1 inch
www.radiomuseum.org
Model: Sonora UKW
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
460 x 313 x 195 mm / 18.1 x 12.3 x 7.7 inch
Valves / Tubes
2:
UEL71
(more
for members)
Notes
Einbaumöglichkeit eines Autotrafos für 110 auf 220 V um bei 110-V-Wechselstromnetz die Endstufe gut ausnützen zu können.
Net weight
6.4 kg / 225.7 oz
Price in first year of sale
169
DM
Source of data
Kat.d. Rundf.Gr.Handel 1950/51Katalog des Rundfunk-Grosshandels 1950/51 (VERG)
/ Radiokatalog Band 1, Ernst Erb

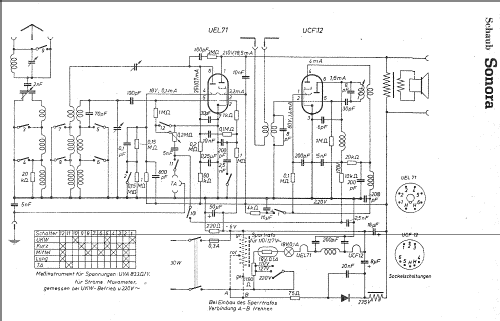

Circuit diagram reference
Lange-NowischDie Schaltung findet sich in der Schaltplansammlung von Lange-Nowisch. Diese 11 Bände tauchen sehr oft auf Radio-Flohmärkten auf. Band 10 und 11 behandeln ausschliesslich Schaltungen aus Österreich.
Mentioned in
Funkschau (FS)Das Gerät kommt in der Zeitschrift FUNKSCHAU (Code 60) des Franzis Verlag, München, vor. Die Funkschau ist die bedeutendste Radiofachzeitschrift in Deutschland, die sich allerdings in Richtung Kommunikation geöffnet hat und auch heute wieder eine führende Rolle einnimmt. Die Folgezahlen (JJNN) weisen auf Jahr und Nummer hin.
(5016)
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.
Further information on
Sonora UKW (Schaub und Schaub-Lorenz)
Liebe Sammlerkollegen! UKW-Empfänger mit nur 2 Röhren sind unüblich, mich würden die Empfangsleistungen, besonders auf UKW interessieren. Wer hat Erfahrung mit diesem Gerät?
