Model: Transatlantic 55
Antique radios, Old Time Radios
Transatlantic 55
Country:
Germany
Manufacturer/Brand:
Schaub und Schaub-Lorenz
Year: 1953 / 1954
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 19390
previous
|
Result List
|
next
|
New search for Radios etc.

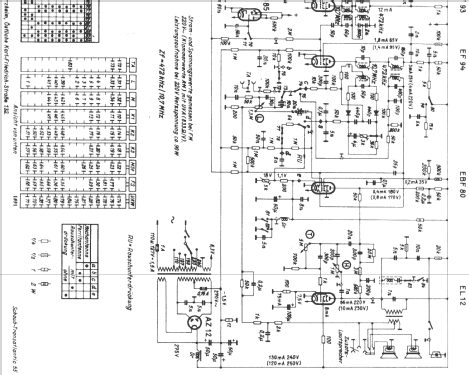

Schematics etc.: 2 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 472 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
9 AM circuit(s);
11 FM-circuit(s)
Wave bands
Broadcast, Long Wave, more than 2 x SW plus FM.LW, MW/BC, several SW plus FM (long-, medium-, short waves plus FM). GO (OL), PO (OM), quelques OC et MF (onde ultra-courte, bande FM).
LW, MW, mehrere KW plus UKW.
«mehrere KW» Kann mehrere unterteilte KW Bereiche bedeuten - z.B. 16-25 und 31-49m-Band oder KW durchgehend plus gespreizte Bänder.
Aus den Unterlagen war nicht ersichtlich, ob auch der MW-Bereich unterteilt ist (sehr selten).
Power type and voltage
Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
3 LoudspeakersThree built-in loudspeakers of any principle.
Trois haut-parleurs.
Drei Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät.
www.radiomuseum.org
Model: Transatlantic 55
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Dimensions (WHD)
690 x 450 x 270 mm / 27.2 x 17.7 x 10.6 inch
Valves / Tubes
10:
EC92= 1/2 ECC81 / 12AT7
(more
for members)
Notes
2 x DS80
Net weight (2.2 lb = 1 kg)
18.5 kg / 40.8 lb
Price in first year of sale
628
DM
Collectors' prices
7 Collector prices (for members)
External source of data
Erb
Source of data
Kat.d.Rundf.GrossH.1953/54Im Katalog des Rundfunk-Grosshandels von 1953/54 aufgeführt (VERG, Curt Rint, Funk-Technik).
More pictures
Further information on
Transatlantic 55 (Schaub und Schaub-Lorenz)
Caros Colecionadores Portugueses,
Alguém sabe se e onde posso comprar esta válvula em Portugal. Sou novo por aqui e agradeço a vossa ajuda.
Obrigado
Gonçalo Granado
More...
Dear Radiofriends,
I'm newbie here and this is my first post. I recently got a Schaub Transatlantic 55 that misses the EL12 valve. I have found in ebay a EL12N. Can I replace the EL12 by the EL12N?
Thank you for your help.
Gonçalo Granado
More...
Der Schaub Transatlantik ist der Nachfolger (kurze Zeit auch parallel laufend) des Schaub SG55 mit verbesserter Schaltung (NF), Ortssender Taste und 3 Lautsprecher Kombination. Der SG55 wurde nur in der Zwischensaison 54 / 55 gebaut und ist entsprechend selten, der Transatlantik war das höchstentwickelte Gerät nach dem Krieg von Schaub, fand aber nur geringe Abnehmer. Das lag wohl am Preis von 629 DM und an der Tatsache das das Gerät nicht der neuesten Mode entsprach und keinen 3D-Klang hatte.
Auch ging das Interesse an hochgezüchteten AM Empfängern zurück - UKW war gefragt. So blieb das Gerät ein Ladenhüter und ist heute sehr selten zu finden.
Auch wurde das Gerät in der Folgezeit nicht billig verramscht - das Gerät blieb aber 2 Jahre im Programm und wurde nur 100 DM billiger im Jahre 1956.
Die Produktionsstückzahlen waren auch vergleichweise klein - vielleicht glaubte man bei Schaub selber nicht an einen Verkaufserfolg.
