Model: Weltspiegel 943

Antique radios, Old Time Radios

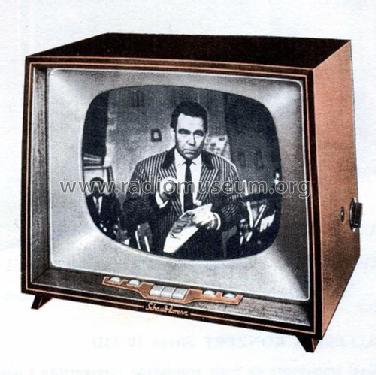

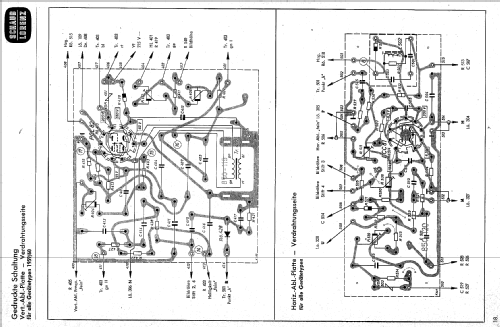

Weltspiegel 943

Country: Germany Manufacturer/Brand: Schaub und Schaub-Lorenz
Year: 1959 / 1960 Type: Television Receiver (TV)Television receiver.
Alle Arten von Fernsehempfängern, angefangen von mechanischen Systemen, zu Röhren- und schliesslich zu IC-Systemen finden Sie unter diesem Typ. Es gibt im Radiokatalog (Ernst Erb) aber nur einige Beispiele davon. Nur durch Selbstinitiative wird dieses virtuelle Museum bzw. dieser KATALOG auch in dieser Richtung vollständiger. TV-Sammler sind gesucht! Mod.-ID = 101636 previous | Result List | next | New search for Radios etc. Schematics etc.: 25 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 38900 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Details Radio Control (+Remote Contr.)
Power type and voltage Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff. / Ø 18 cm = 7.1 inch
www.radiomuseum.org Model: Weltspiegel 943 Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 525 x 450 x 355 mm / 20.7 x 17.7 x 14 inch
Valves / Tubes 18: AW43-88Betr. Daten:
Uf=6.3V If=300mA, Indirekt geheizt,
Ua=16KV, Ug2=400V,Ug4=0..400V
Ug1 sperr bei Ug2=300V = -72..-30V,
Ug1 sperr bei Ug2=400V =-94..-38V
Spez.Sockel: Jetec B7-183
1=f 2=g1 3=g2 4=g4 6=g1 7=k 8=f
Masse:295 x 374mm, länge 319mm +/- 8mm, Ablenkwinkel 110°, Frontplatte sphärisch.
Gewicht: 5 kg
Bildröhre elektrostatisch fokusiert, magnetisch abgelenkt,metallhinterlegter Schirm.
Daten aus Telefunken Taschenbuch von 1969.> (more for members)
Notes nur VHF.
Net weight (2.2 lb = 1 kg) 23.5 kg / 51.8 lb
Price in first year of sale 798 DM
Source of data HdB d.Rdf-& Ferns-GrH 1959/60Das Gerät ist gelistet im Handbuch des Rundfunk-& Fernseh-Grosshandels von 1959/60 durch VDRG, Verlag für Radio-Foto-Kino.

This model was suggested by Bernd P. Kieck.
