Model: Weltsuper 35G
Antique radios, Old Time Radios

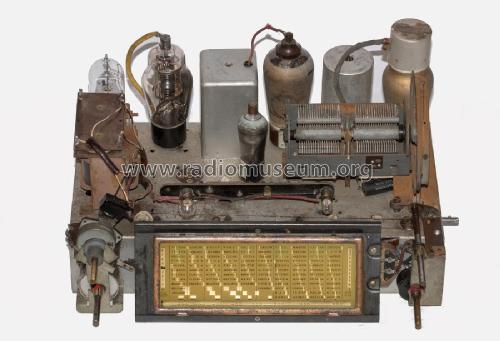

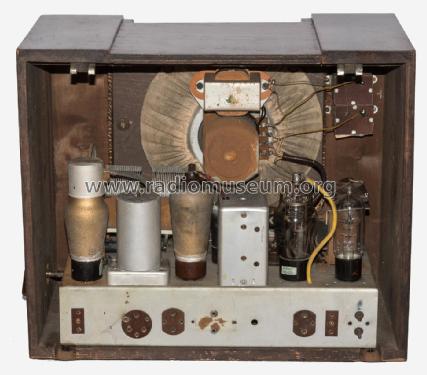

Weltsuper 35G
Country:
Germany
Manufacturer/Brand:
Schaub und Schaub-Lorenz
Year: 1934 / 1935
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 6134
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 5 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 470 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
Direct Current supply (DC)DC set.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Appareil à courant continu.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Gleichstromnetz-Gerät
Das Gleichstromnetz erfordert, dass der Stecker richtig gepolt sein muss, damit der Apparat spielt und keine Spannung auf dem Chasses gegen Erde auftritt!
Loudspeaker/pwr.out
Presumably Dynamic Loudspeaker (moving coil)The set has probably a built in speaker bot no details about its principle were known - it is probably a dynamic system. Probablement l`appareil a un haut parleur installé - possiblement avec un système dynamique .
Der Apparat hat vermutlich einen eingebauten Lautsprecher - wahrscheinlich sogar ein dynamisches System, doch ist bei der Erfassung nicht bekannt um welches Prinzip es sich handelt.
www.radiomuseum.org
Model: Weltsuper 35G
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Dimensions (WHD)
435 x 355 x 275 mm / 17.1 x 14 x 10.8 inch
Valves / Tubes
4:
BCH1
(more
for members)
Notes
Feldst.Anz.
Circuit diagram reference
Lange+Schenk+FS-RöhrenbestückungDie Schaltung ist in den 11 Bänden von Lange-Nowisch und bei Schenk-Regelien aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.
No further information
